Quel panneau LED 120x30 pour votre projet ? Le choix en un coup d'œil
| Contexte d'installation | Puissance recommandée | Température de couleur | UGR cible | IP minimum |
|---|---|---|---|---|
| Bureau individuel / open space (HSP < 2,7 m) | 29W — 3 960 lm | Blanc neutre 4 000 K | < 19 | IP20 |
| Salle de réunion / salle de classe | 36–40W — jusqu'à 4 800 lm | Blanc neutre 4 000 K | < 19 | IP20 |
| Commerce, showroom, galerie marchande (HSP > 3 m) | 40W — 4 800 lm | Blanc froid > 6 000 K | < 22 | IP20 |
| Couloir, zone de circulation, accueil hôtellerie | 29W — 3 960 lm | Blanc chaud 2 300–3 500 K | < 22 | IP20 |
| Cuisine professionnelle, local technique, stockage | 29–40W selon surface | Blanc froid > 6 000 K | < 22 | IP40 |
- HSP = hauteur sous plafond.
- UGR < 19 est obligatoire pour tout poste de travail sur écran (norme EN 12464-1).
- Flicker Free recommandé dès 4h/jour d'exposition continue.

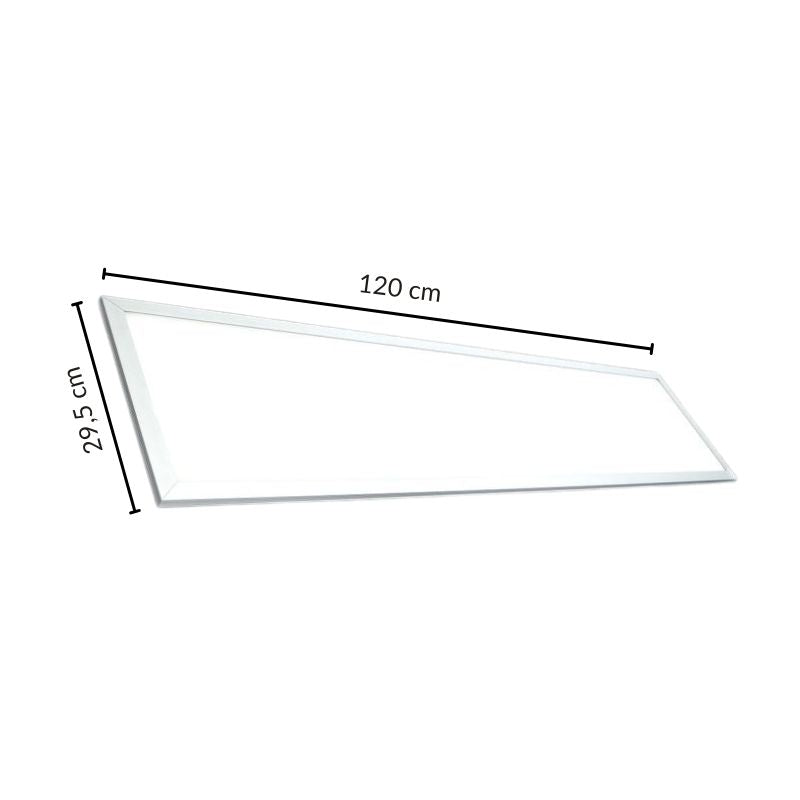

Panneau LED de plafond : définition et spécificités du format 120x30 cm
Les dalles LED de plafond : principe, formats et positionnement
Les panneaux LED désignent des luminaires plats à diffusion directe, conçus pour s'intégrer en plafond, encastrés dans une grille, fixés en saillie contre un support, ou suspendus par câbles. Ils remplacent les anciens tubes fluorescents et dalles fluo dans les environnements tertiaires, commerciaux et résidentiels, en offrant un flux homogène, une consommation réduite et une durée de vie sans commune mesure. L'offre se structure autour de deux formats standards : le carré 60x60 cm, dominant dans les faux plafonds de bureaux modulaires, et le rectangulaire 120x30 cm, plus polyvalent et directement compatible avec les gabarits de réglettes 120 cm.
120x30 vs 60x60 : pourquoi opter pour un panneau LED rectangulaire ?
Le panneau LED rectangulaire 120x30 s'impose dans les configurations où le 60x60 est inadapté : couloirs, travées étroites, cuisines linéaires, zones de circulation, ou tout espace où une diffusion allongée est préférable à une diffusion carrée. Sa géométrie s'inscrit naturellement entre deux rails de cloison sèche ou en remplacement d'une ancienne réglette néon 120 cm, sans découpe supplémentaire dans les faux plafonds existants.
| Critère | Dalle 60x60 cm | Dalle LED 120x30 cm |
|---|---|---|
| Format plafond type | Modulaire 600x600 | Modulaire 1200x300 / plafond libre |
| Type de diffusion | Compacte, symétrique | Allongée, directionnelle |
| Usage privilégié | Open space dense, magasin, centre commercial | Couloir, bureau, linéaire |
| Remplacement réglette néon | Non | Oui (même gabarit) |
| Modes de pose disponibles | Encastrement, saillie, suspension | Encastrement, saillie, suspension |
Caractéristiques techniques : décrypter la fiche d'une dalle LED 120x30
Puissance et flux lumineux : calibrer selon la hauteur et l'usage
Trois niveaux de puissance structurent la gamme. Le choix ne se fait pas uniquement sur les watts, mais sur le rapport flux/puissance (lm/W) et le flux total (lm) par rapport à la hauteur du local à éclairer.
- 29W — 3 960 lm — 137 lm/W : meilleur rendement de la gamme. Adapté aux locaux < 2,7 m de hauteur sous plafond, en remplacement direct de tubes T8 ou en rénovation légère.
- 36W — 3 960 lm — 110 lm/W : même flux que le 29W, compatible avec les pilotes et alimentations existants dimensionnés à 36W.
- 40W — 4 800 lm — 120 lm/W : flux maximal de la gamme. Recommandé au-delà de 3 m de hauteur (ateliers, showrooms, grandes salles), ou lorsque le cahier des charges impose un éclairement ≥ 500 lux.
Conseil Pro : en rénovation de bureaux standard (2,5–2,7 m de hauteur), le 29W à 137 lm/W couvre 8 à 10 m² par dalle à 300–400 lux. C'est le meilleur ratio performance/coût d'exploitation de la gamme sur ce type de local.
Température de couleur et IRC : voir juste, voir bien
L'IRC (Indice de Rendu des Couleurs), noté Ra, mesure la capacité d'une source à restituer fidèlement les couleurs d'un objet par rapport à la lumière naturelle. Toute la gamme est à Ra 80, niveau standard pour le tertiaire et le commerce courant. Suffisant pour la très grande majorité des usages, à l'exception des métiers de la couleur (textile haut de gamme, contrôle qualité colorimétrique) qui nécessitent Ra 90+.
Les températures de couleur couvrent trois plages :
- Blanc chaud (2 300–3 500 K) : ambiance résidentielle, hôtellerie, restauration, zones d'accueil.
- Blanc neutre (4 000–5 500 K) : bureaux, salles de réunion, commerce alimentaire. Choix polyvalent par défaut.
- Blanc froid (> 6 000 K) : locaux techniques, ateliers, zones de tri ou de contrôle qualité où la vivacité de la lumière facilite la vigilance.
UGR et angle d'éclairage : le confort visuel au-delà des lumens
L'UGR (Unified Glare Rating) quantifie l'éblouissement ressenti par un occupant sous un luminaire. Plus l'indice est bas, plus le confort est élevé. La gamme propose deux niveaux :
- UGR < 19 : requis pour tout poste de travail sur écran selon la norme EN 12464-1. Incontournable en bureaux, salles de réunion, call centers.
- UGR < 22 : suffisant pour les couloirs, zones de circulation, locaux de service, zones d'attente.
L'angle d'éclairage, 90° ou 120° selon les modèles, détermine l'étalement du faisceau lumineux. Un 90° concentre la lumière directement sous la dalle, idéal en allée étroite ou zone de mise en valeur produit. Un 120° diffuse davantage et couvre une surface plus large pour un même flux, ce qui réduit le nombre de dalles nécessaires en espace ouvert.
Conseil Pro : en open space, la combinaison UGR < 19 + 4 000 K + 120° est la configuration de référence. Elle satisfait les exigences du code du travail sur le confort visuel sans surcoût à l'achat ni compromis photométrique.
IP, Flicker Free, durée de vie et certifications
- IP20 : usage intérieur standard, plafonds secs, bureaux, commerces, couloirs.
- IP40 : protection renforcée contre les poussières. Locaux semi-industriels, espaces de restauration, zones de stockage.
- Flicker Free : certains modèles de la gamme sont certifiés sans scintillement perceptible. Critère essentiel pour les personnes exposées de longues heures à la lumière artificielle. Scintillement et fatigue oculaire sont directement corrélés.
- Durée de vie : 25 000h ou 50 000h selon le modèle, soit 8 à 17 ans à raison de 8h/jour en fonctionnement continu.
- Garantie : 2 ans ou 5 ans selon la référence choisie.
- Certifications CE et RoHS sur l'ensemble de la gamme : conformité électrique, photométrique et absence de substances dangereuses.
Applications : quel local, quelle dalle LED de plafond 120x30 ?

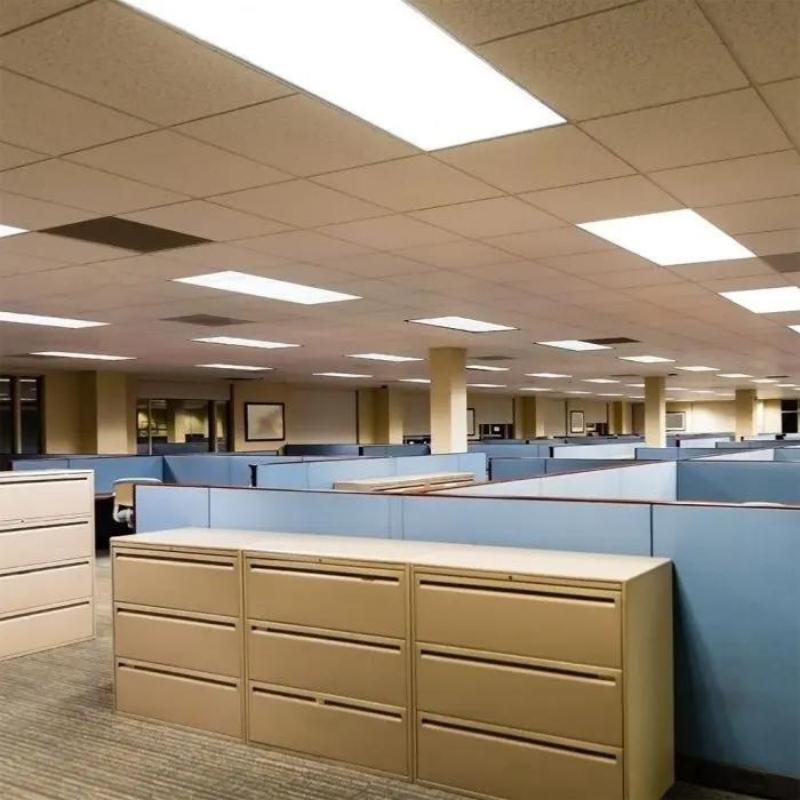

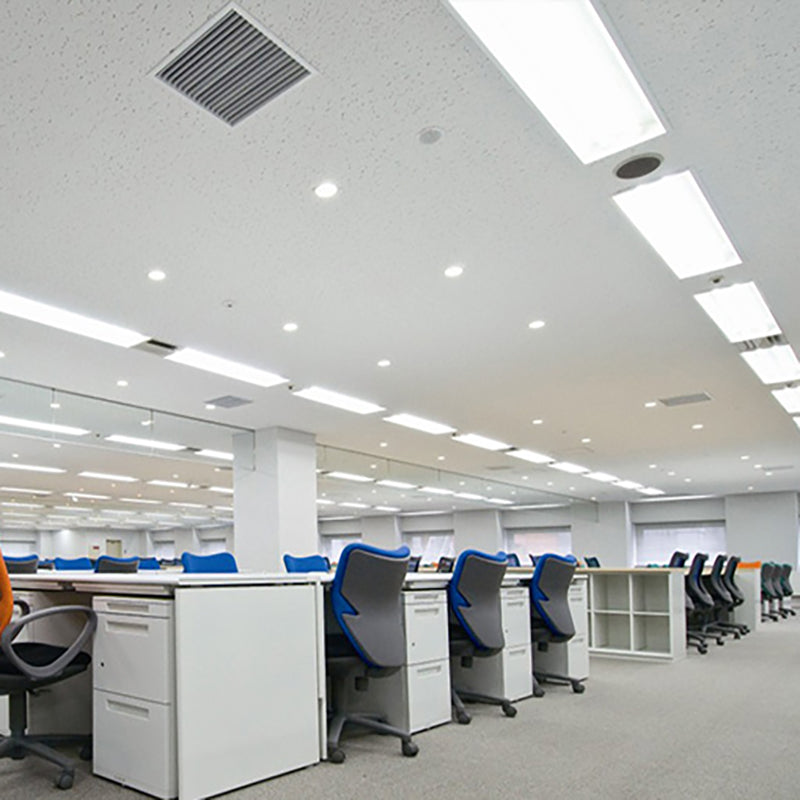

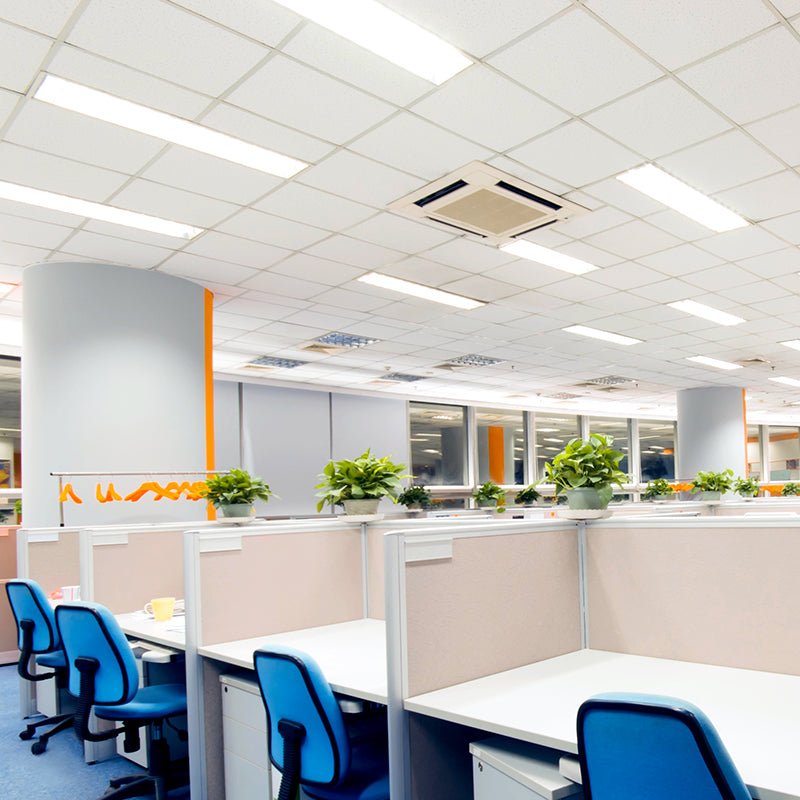

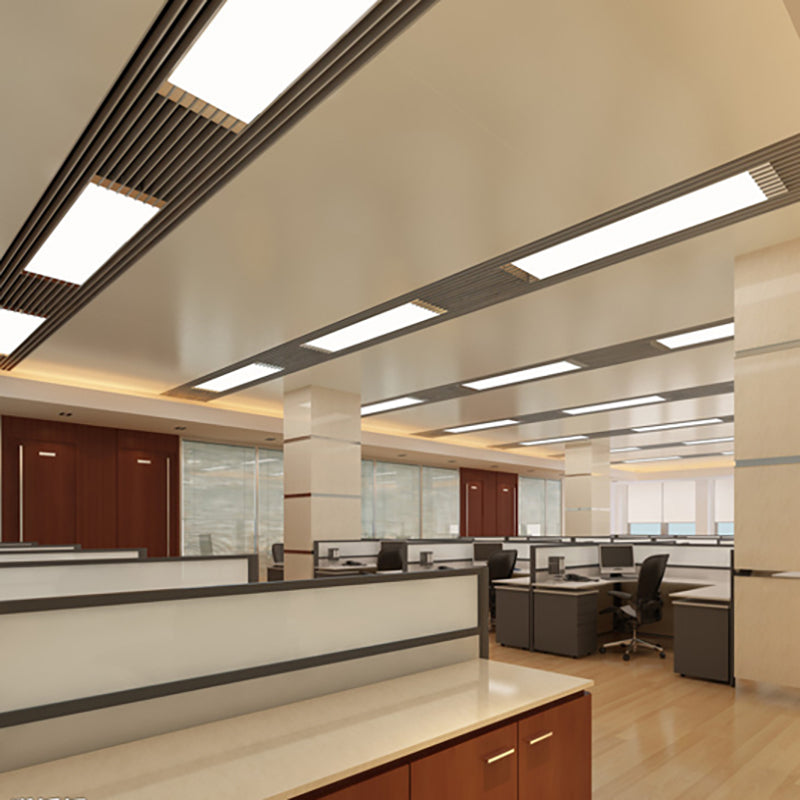

Bureaux, open spaces et salles de réunion

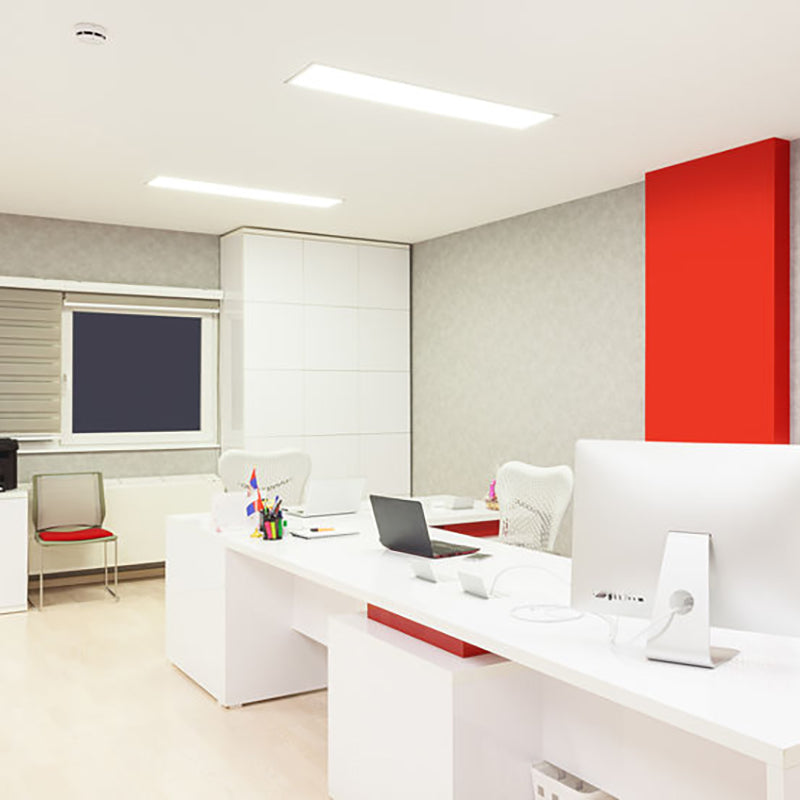

L'éclairage pour bureaux est l'usage principal du format 120x30 cm. Sa géométrie remplace directement les réglettes 120 cm existantes et s'inscrit dans les faux plafonds de travées de bureau sans modification structurelle. La plage 29–40W couvre la quasi-totalité des configurations de locaux tertiaires.
Pour une salle de réunion, la contrainte est double : un éclairement ≥ 300 lux sur le plan de travail et un UGR maîtrisé pour éviter les reflets sur les écrans de présentation. Un modèle 36W ou 40W, blanc neutre 4 000 K, UGR < 19, angle 120° répond à ce cahier des charges sans compromis. L'option Flicker Free est à privilégier pour les séances prolongées.
Commerces, showrooms et hôtellerie
En contexte commercial, la dalle LED 120x30 est particulièrement adaptée aux linéaires de boutique, allées de grande surface ou couloirs de galerie marchande. L'éclairage pour magasin requiert généralement un IRC Ra 80 minimum, couvert par l'ensemble de la gamme, et une température neutre à froide pour dynamiser la perception des produits exposés.
Pour l'éclairage pour hôtellerie, la préférence va au blanc chaud (2 700–3 000 K) dans les espaces d'accueil et les couloirs, avec un UGR bas pour ne pas agresser les clients en déplacement. Le format rectangulaire s'intègre discrètement dans les faux plafonds de couloir sans alourdir visuellement l'espace, et les kits saillie noir ou aluminium répondent aux exigences esthétiques des établissements premium.
ERP : écoles, hôpitaux et espaces collectifs
L'éclairage pour écoles et hôpitaux, comme l'ensemble de l'éclairage pour entreprises relevant du régime ERP, impose des exigences normatives précises auxquelles la gamme répond à plusieurs titres :
- Marquage CE sur l'ensemble de la gamme : conformité à la directive basse tension et aux exigences de la norme NF EN 60598.
- UGR < 19 disponible : exigé en salle de classe, bureau médical et poste de contrôle selon EN 12464-1.
- Certification RoHS : absence de substances dangereuses, requis dans les établissements de santé.
- IP40 disponible pour les locaux à contrainte poussière (salles techniques, espaces de restauration collective).
Combien de panneaux LED 120x30 pour couvrir un local ?
Le calcul de base repose sur la formule : lux cibles × surface (m²) ÷ (flux de la dalle × coefficient d'utilisation). Pour un bureau standard, 300 lux cibles sur 20 m² avec un coefficient d'utilisation de 0,65 :
300 × 20 ÷ (3 960 × 0,65) ≈ 3 à 4 dalles 29W ou 36W.
Conseil Pro : le coefficient d'utilisation dépend de la hauteur sous plafond, du taux de réflexion des murs et du type de diffuseur. En première approche : 1 dalle pour 6 à 8 m² à 2,5 m de hauteur ; 1 dalle pour 4 à 6 m² au-delà de 3 m.
Pose et fixation : encastrement, saillie ou suspension
Les modes de fixation d'un panneau LED au plafond conditionnent le choix de la référence dès l'achat : chaque accessoire de pose est spécifique et non interchangeable a posteriori. La gamme 120x30 cm est compatible avec trois méthodes.
Encastrement en faux plafond

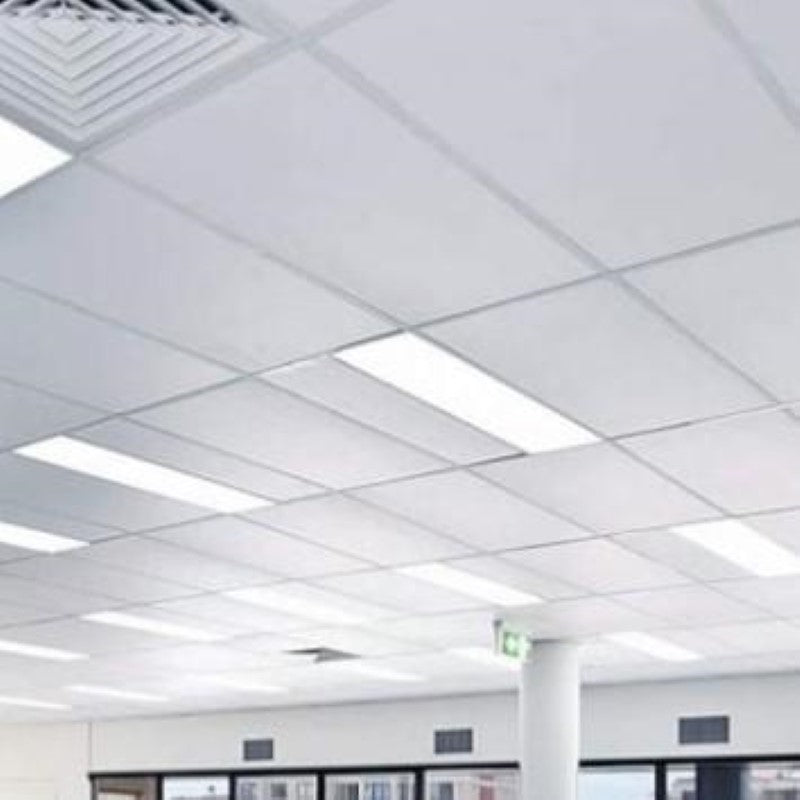

L'encastrement est le mode natif pour les faux plafonds à dalles 120x30 cm (grilles type Knauf, Ecophon ou équivalent). La dalle vient se poser dans l'ouverture, maintenue par ses rebords, aucun accessoire supplémentaire requis. Avant la pose, vérifiez que le plénum disponible (espace entre la dalle et le plafond porteur) est suffisant pour loger le boîtier et le driver, généralement 5 à 8 cm minimum selon le modèle.

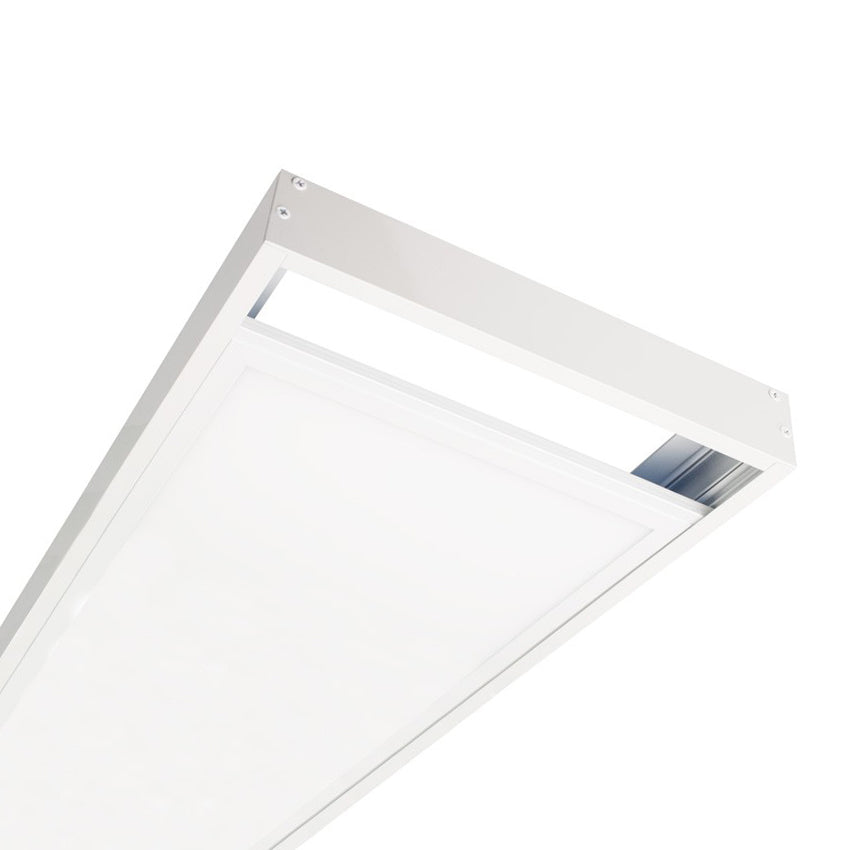

Pose en saillie

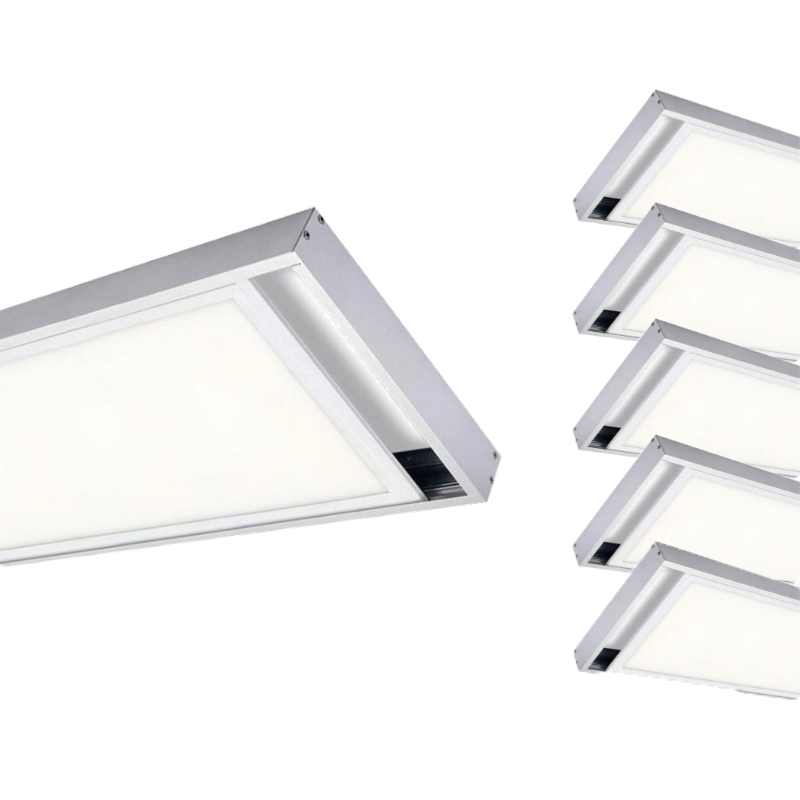

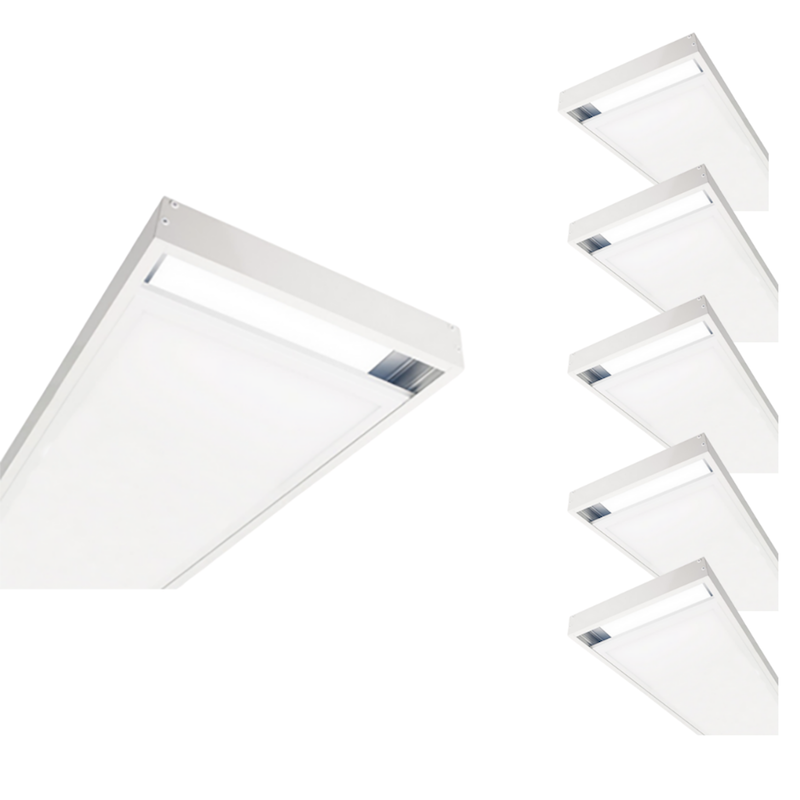

En l'absence de faux plafond (plafond béton, plafond tendu, structure apparente), les kits de pose de panneau LED en saillie permettent de fixer la dalle directement contre le plafond. La gamme propose trois finitions pour s'adapter au contexte esthétique :

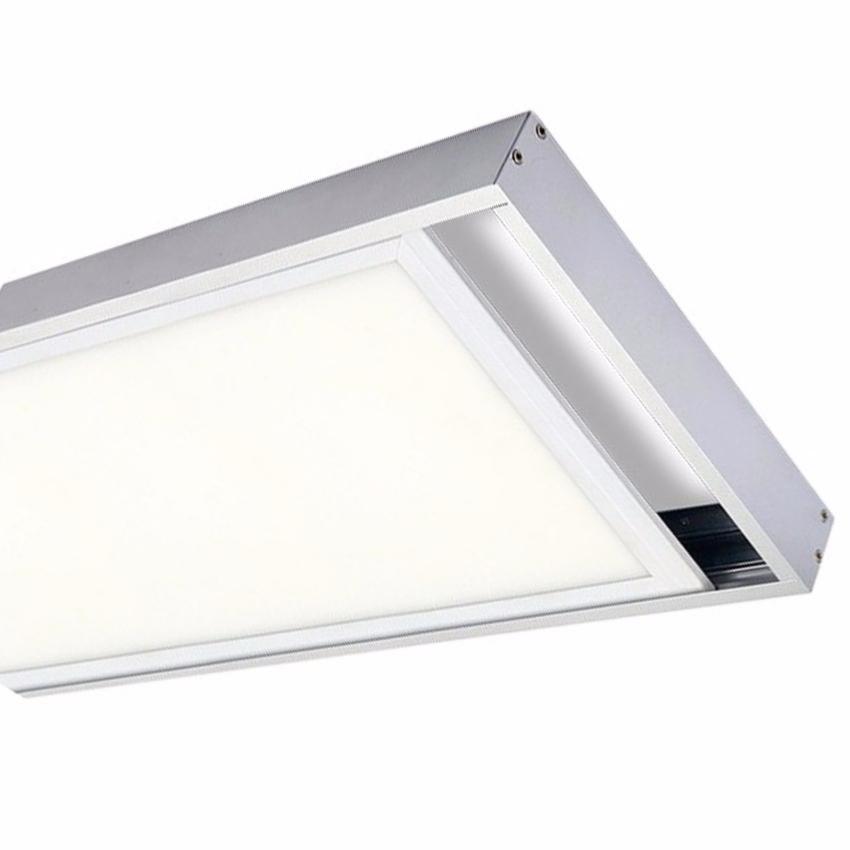

- Kit saillie aluminium : espaces industriels, locaux techniques, architecture brute.
- Kit saillie blanc : bureaux, commerces, environnements résidentiels standard.

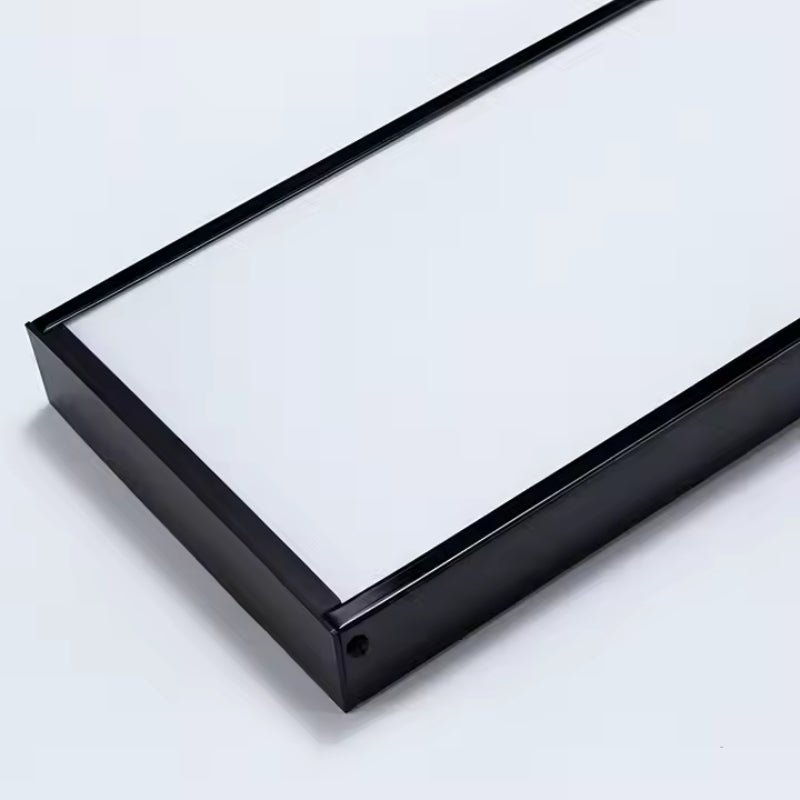

- Kit saillie noir : showrooms, espaces design, hôtellerie contemporaine.
Suspension par câbles
Le kit de suspension permet de faire descendre la dalle sous le plafond via des câbles en tension, généralement entre 50 cm et 1,5 m. Ce mode est adapté aux grandes hauteurs sous plafond (> 3,5 m) pour rapprocher la source lumineuse du plan de travail, et répondu à des usages esthétiques dans des espaces type coworking, showroom ou hall d'accueil.
Achat : unités, packs et accès professionnel

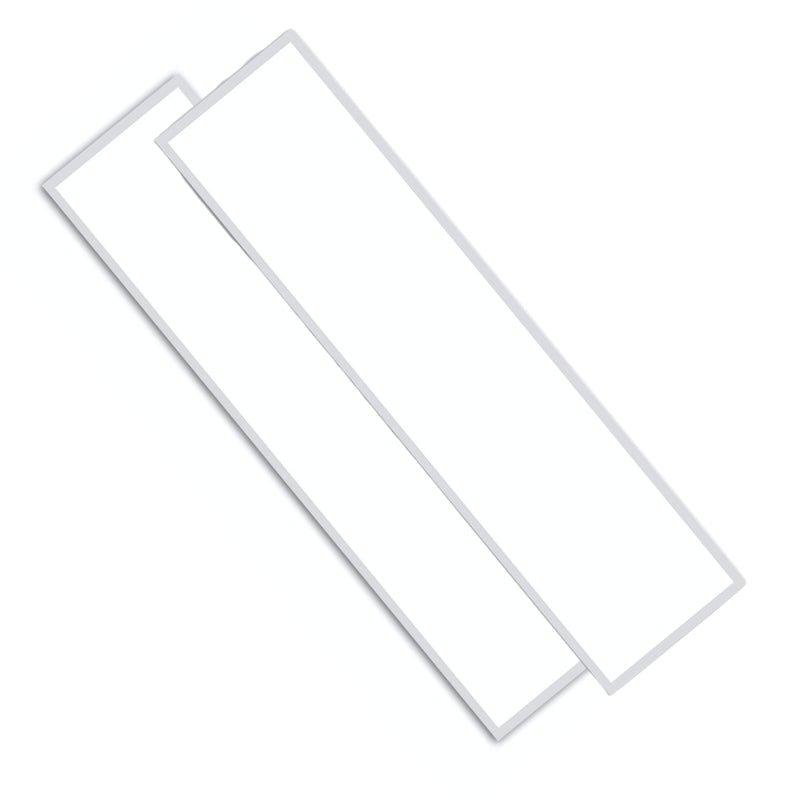

Les dalles LED de plafond 120x30 cm sont disponibles à l'unité ou en packs de 2 ou 6 unités, avec remise quantitative intégrée, pertinent pour les chantiers multi-pièces ou la rénovation d'un plateau complet. Pour des volumes plus importants, l'espace professionnel Silamp France permet d'accéder à une tarification sur devis, adaptée aux commandes de chantier, aux installateurs et aux gestionnaires de patrimoine.
- Achat à l'unité : dépannage, remplacement ponctuel, test avant commande groupe.

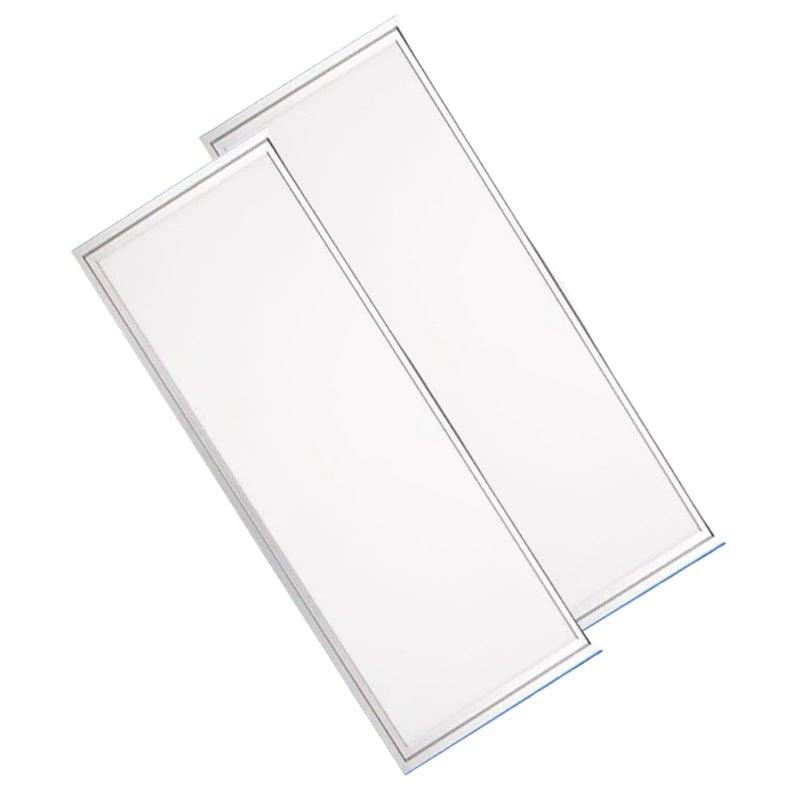

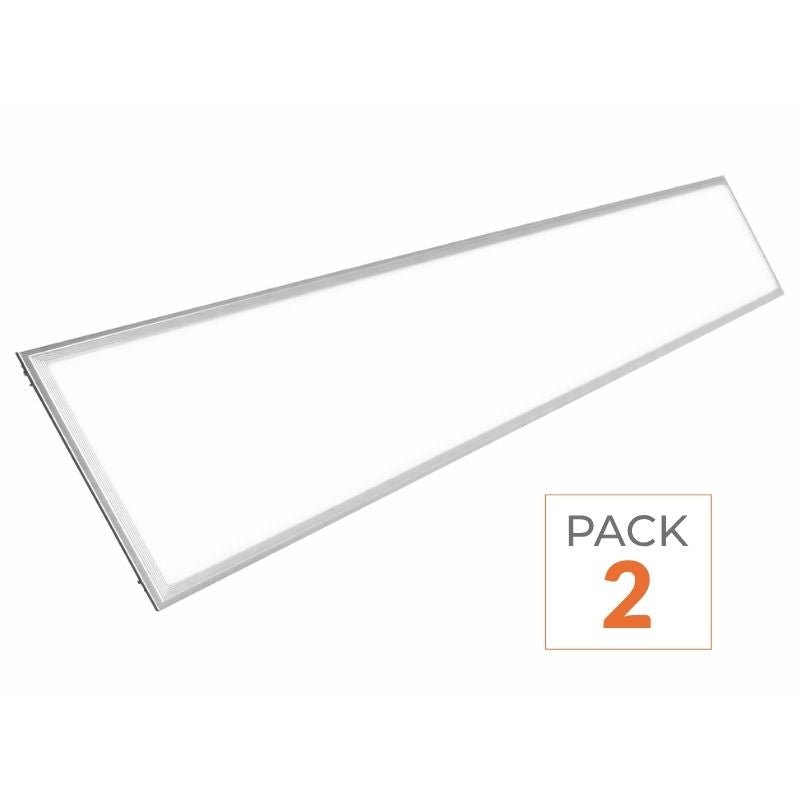

- Pack ×2 : rénovation d'un bureau individuel ou d'une pièce de taille moyenne.

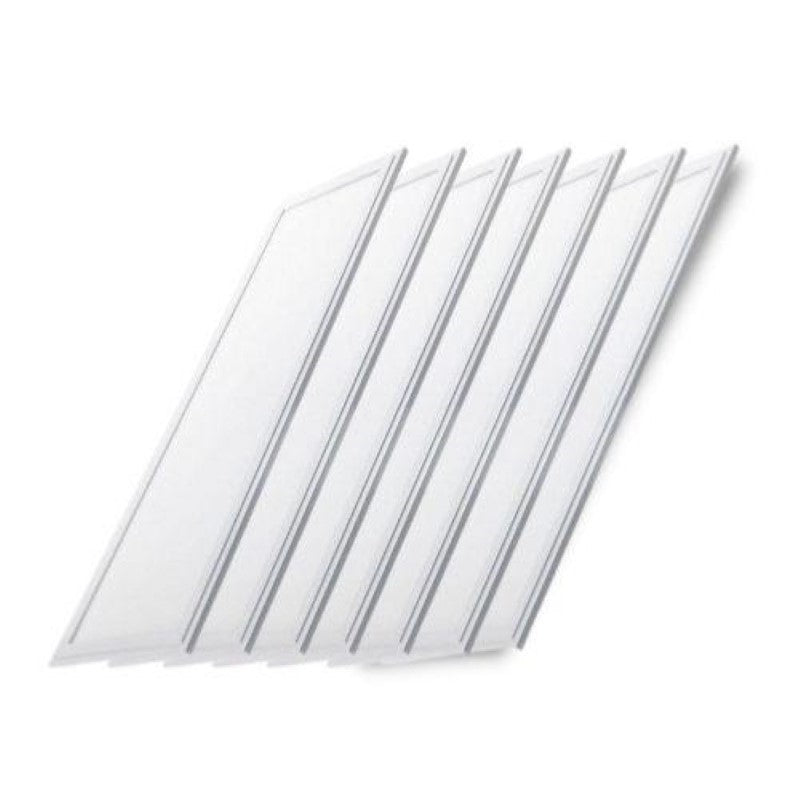

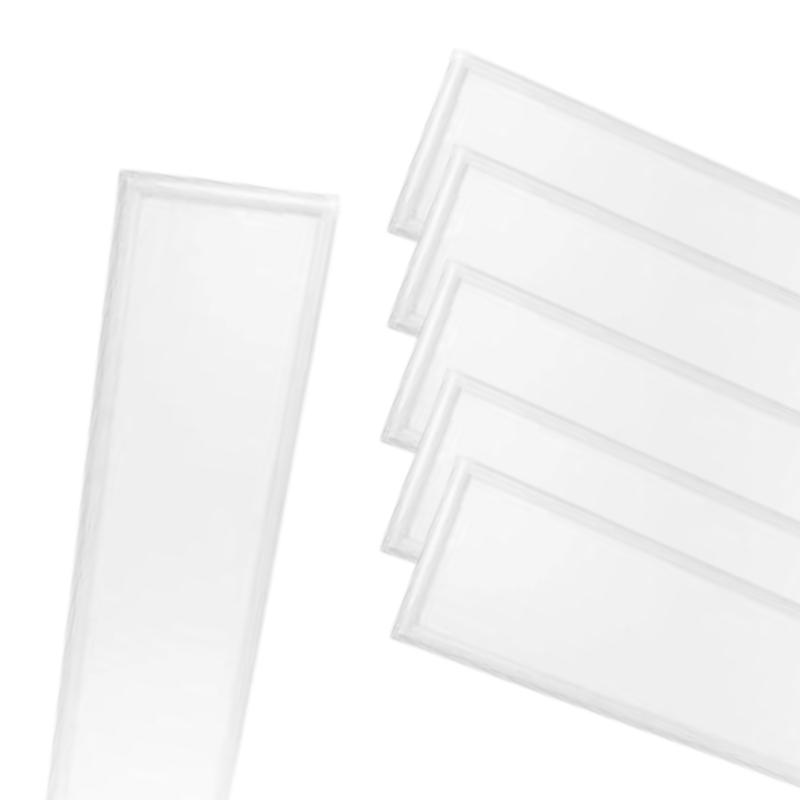

- Pack ×6 : chantier de plateau, rénovation d'étage, local commercial.
- Devis sur volume : via l'espace professionnel. Délais, conditionnement et tarification adaptés aux marchés.
Les achats en pack garantissent la cohérence photométrique entre les dalles LED (même lot de production, même rendu colorimétrique). Sur un chantier tertiaire, c'est un critère à ne pas négliger : deux lots différents du même modèle peuvent présenter un delta de teinte visible à l'œil nu.
Guides pratiques
Vous souhaitez plus d'informations sur les panneaux LED ? Silamp vous met à disposition une sélection de guides :
Faut-il un électricien pour poser un panneau LED 120x30 ?
Non, pas obligatoirement. Si le circuit d'alimentation est déjà en place et que le disjoncteur est coupé pendant l'intervention. Le raccordement d'une dalle LED 120x30 cm se limite à connecter trois fils (phase, neutre, terre) sur le bornier du driver, une opération accessible à un bricoleur averti. En revanche, toute création de circuit ou modification du tableau électrique relève d'un électricien qualifié, conformément à la norme NF C 15-100.
Peut-on alimenter un panneau LED 120x30 avec un circuit d'éclairage existant en 10A ?
Oui. Un circuit 10A (2 300W) supporte sans difficulté plusieurs dalles LED 120x30 cm : une dalle de 40W représente moins de 2 % de la capacité du circuit. La norme NF C 15-100 recommande de ne pas dépasser 80 % de la capacité nominale, soit environ 1 840W utiles. Vérifiez simplement que la section de câble est au minimum de 1,5 mm², conformément aux exigences du circuit lumière.
Pose & dimensions
Quelles sont les dimensions exactes de la découpe pour un panneau LED de plafond 120x30 ?
La découpe standard dans un faux plafond est inférieure aux dimensions extérieures de la dalle : le panneau LED 120x30 cm repose sur ses rebords, qui dépassent de la réservation. En règle générale, la réservation est de l'ordre de 1 160–1 170 mm × 260–270 mm, mais cette valeur varie selon le modèle. Consultez systématiquement la fiche technique de la référence avant découpe. Une erreur de quelques millimètres rend la découpe irréversible.
Quelle distance minimale entre une dalle LED 120x30 et un conduit de ventilation ?
20 cm minimum entre le boîtier d'un panneau LED de plafond 120x30 cm et tout conduit de ventilation ou gaine thermosensible dans le plénum. Les dalles LED génèrent peu de chaleur en face avant, mais le driver dissipe une chaleur résiduelle côté arrière. Un espace insuffisant dégrade les performances du driver et réduit sa durée de vie. C'est l'une des premières causes de vieillissement prématuré en installation encastrée.
Combien d'années dure un panneau LED 120x30 en usage bureau ?
8 à 17 ans selon le modèle. À raison de 8h/jour en usage bureau : une dalle LED 120x30 cm à 25 000h tient environ 8–9 ans ; un modèle à 50 000h atteint 16–17 ans dans les mêmes conditions. Ces durées correspondent au seuil L70, soit le point où le flux lumineux descend à 70 % du flux initial, référence normative internationale pour la fin de vie d'une source LED.
Mon panneau LED 120x30 clignote : quelle est la cause ?
Dans 90 % des cas, un clignotement sur une dalle LED de plafond 120x30 cm est imputable au driver ou à une incompatibilité variateur. Une dalle non dimmable raccordée à un dimmer scintille systématiquement. Vérifiez en premier lieu l'absence de variateur sur le circuit. Si le circuit est standard, le driver est défaillant ou en fin de vie : c'est la pièce à remplacer en priorité avant d'envisager un retour produit.
Une partie de mon panneau LED 120x30 est éteinte : driver ou LEDs ?
Si une zone entière s'éteint de façon nette (bande ou secteur uniforme), c'est le driver ou une connexion interne. Les LEDs tombent rarement en panne de façon sectorielle. Si des points isolés sont éteints sur une surface diffuse, il s'agit de LEDs défaillantes. Commencez par remplacer le driver avec un modèle aux caractéristiques identiques (même tension et courant de sortie) : c'est le composant le plus souvent en cause, et le moins coûteux à remplacer.
Le driver de mon panneau LED 120x30 est en panne : peut-on le remplacer seul ?
Oui, à condition de couper l'alimentation au disjoncteur avant toute intervention. Relevez sur l'étiquette du driver défaillant la tension de sortie (ex. 40–80V DC) et le courant de sortie (ex. 350–700 mA), et commandez un driver aux caractéristiques strictement identiques. Sur les modèles standards de dalles LED 120x30 cm, le remplacement se limite à débrancher et rebrancher les connecteurs, aucune soudure requise.
