Quel variateur LED pour quelle installation ?
| Situation d'installation | Tension requise | Technologie | Charge max disponible | Format |
|---|---|---|---|---|

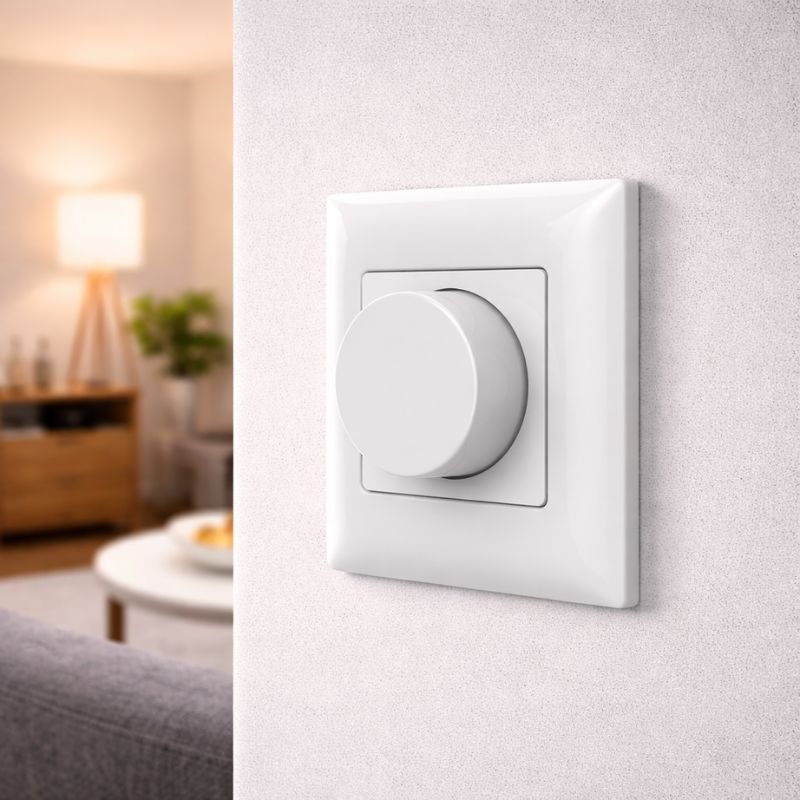

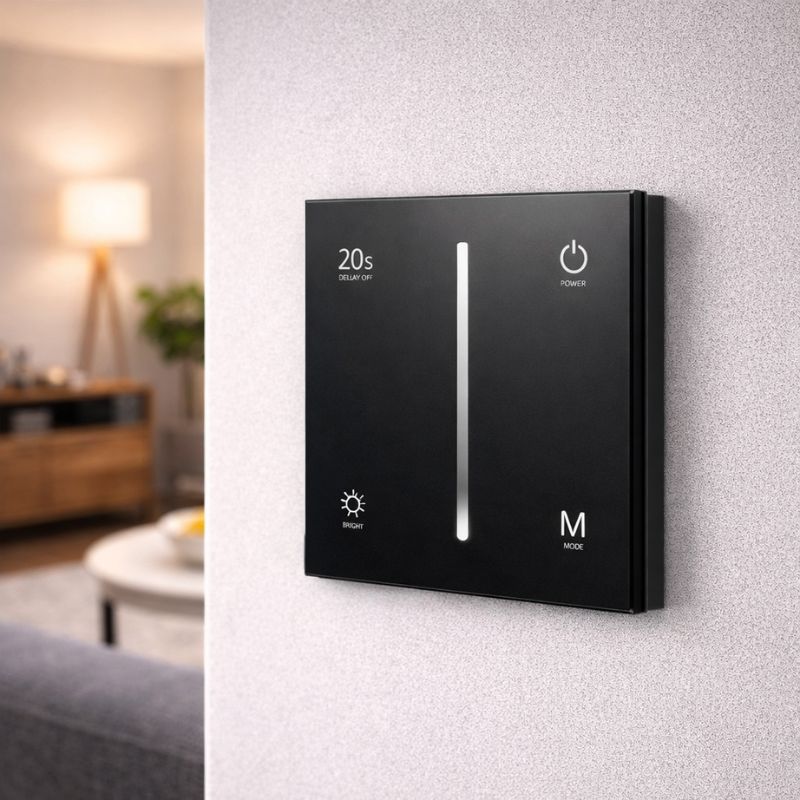

| Spots ou luminaires 230V (encastrés, plafonniers) | 220V | TRIAC | Jusqu'à 360 W | Mural encastré ou saillie - blanc ou noir |

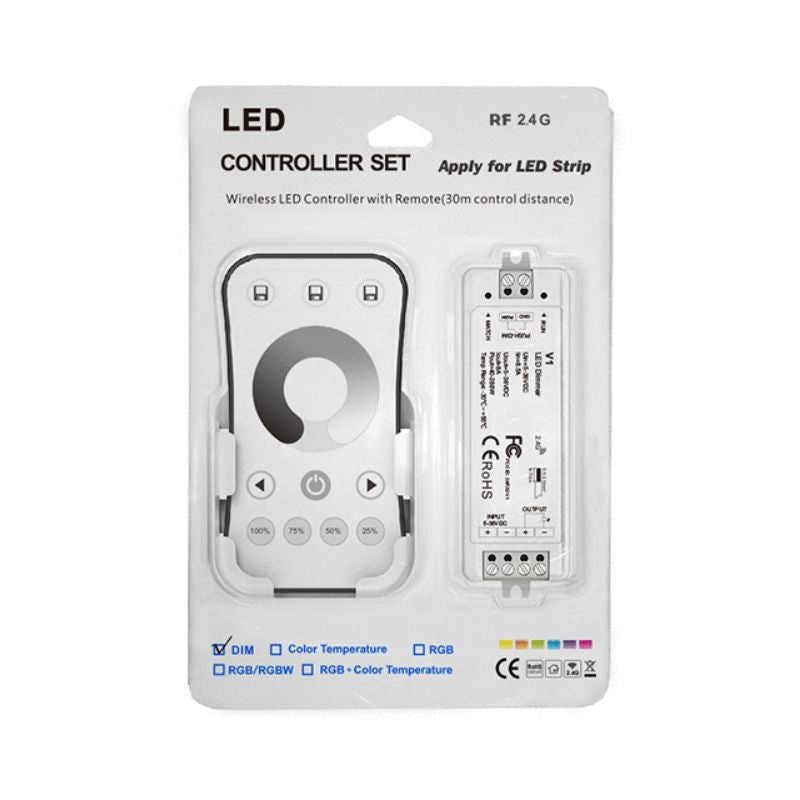

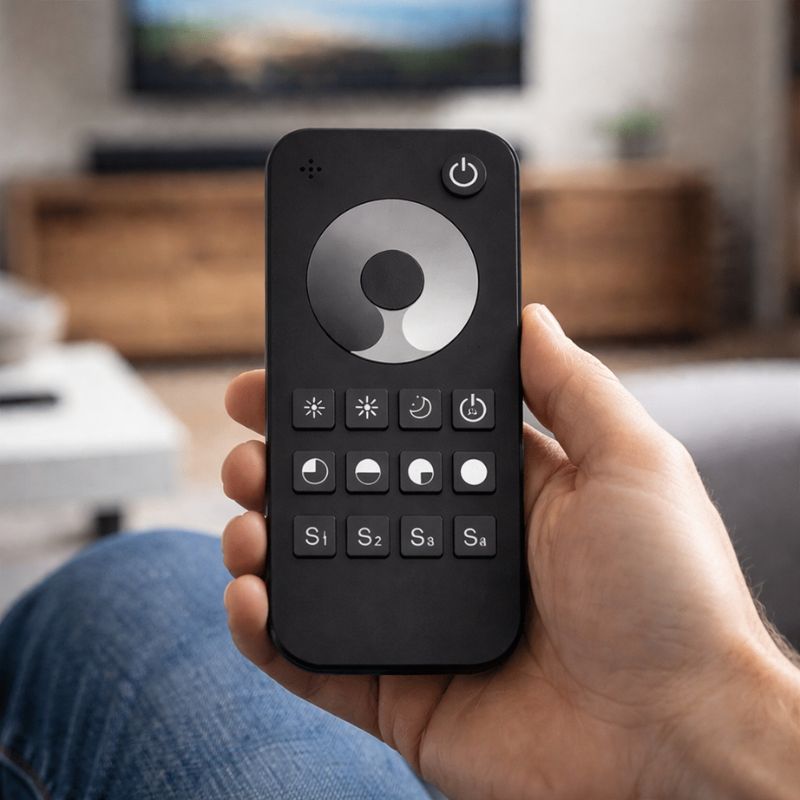

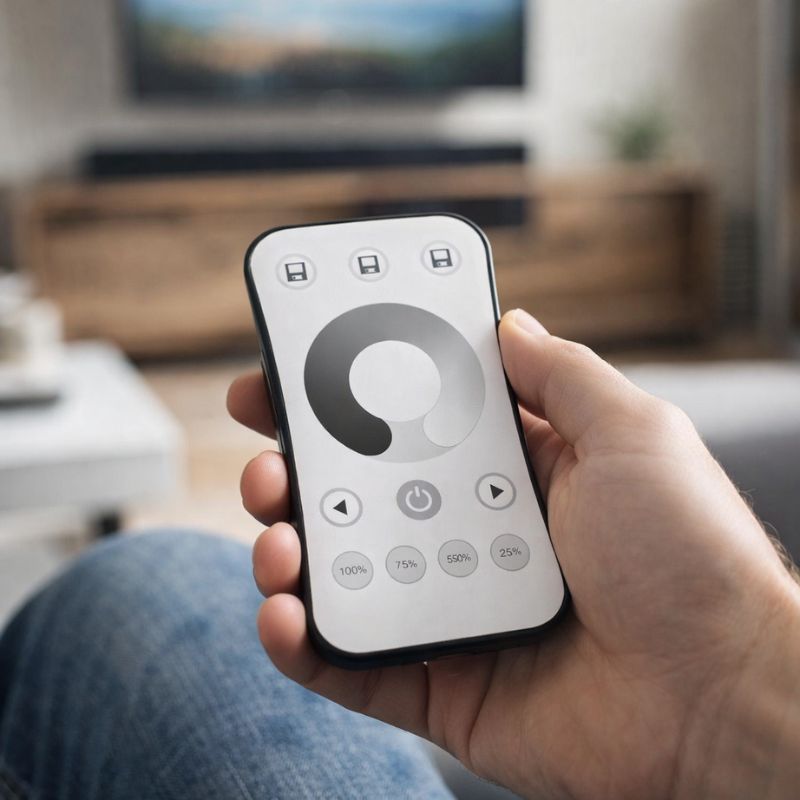

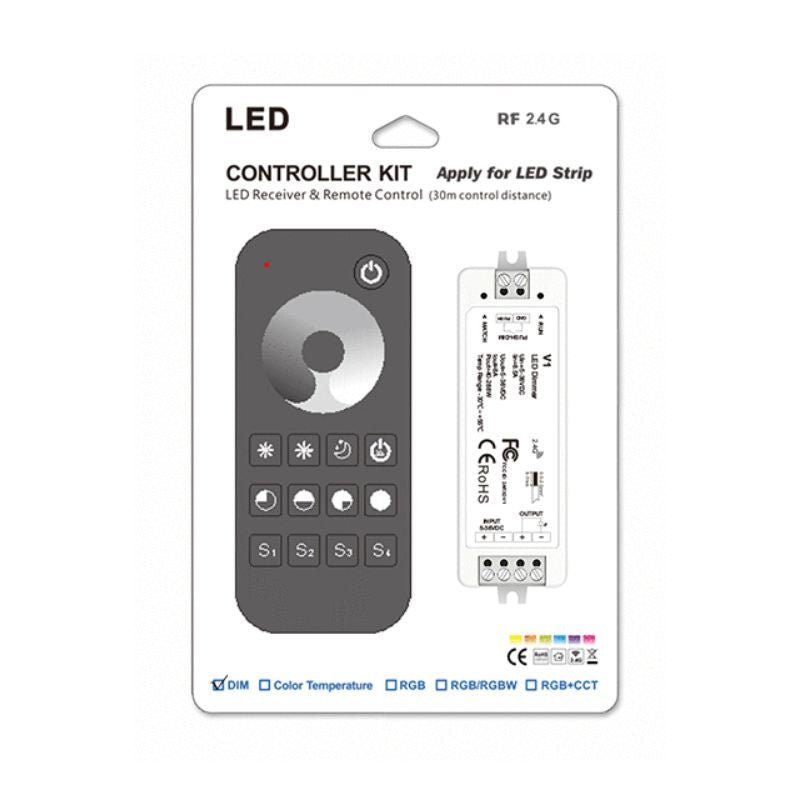

| Ruban LED 12V ou 24V | 12V/24V | Dimmer RF | Jusqu'à 288 W | Kit variateur + télécommande |
| Ruban LED 48V | 12V-48V | Dimmer RF | Jusqu'à 288 W | Dimmer DC compatible 48V |
| Pilotage multizone sans recâblage (jusqu'à 4 circuits) | 12V/24V | RF sans fil | Jusqu'à 192 W/zone | Kit tactile 4 zones + dimmer RF |
| Intégration domotique / pilotage smartphone | 220V | Wi-Fi | Jusqu'à 288 W | Variateur LED connecté - tactile RGB |
Variation d'intensité lumineuse et éclairage dimmable : les bases
Qu'est-ce qu'un variateur d'intensité lumineuse ?
La variation d'intensité lumineuse consiste à moduler le flux d'une source entre sa pleine puissance et un seuil minimal sans l'éteindre, c'est le principe du dimming. Sur le plan énergétique, une LED réglée à 50 % de sa puissance nominale produit environ 75 % de son flux tout en ne consommant que la moitié de l'énergie. Les gains sont donc réels, à condition de bien dimensionner son installation. L’éclairage dimmable couvre aujourd'hui aussi bien les spots encastrés, les luminaires de bureau que les rubans LED architecturaux.
Un variateur LED, appelé aussi variateur de lumière LED ou variateur d'intensité, est le composant qui pilote ce réglage. Il s’agit d’un type d’interrupteur qui s'intercale entre la source d'alimentation et le luminaire LED et agit soit sur la tension, soit sur le rapport cyclique d'alimentation de la diode, selon la technologie embarquée.
Variateur LED vs variateur classique : une différence technique fondamentale
Un variateur conçu pour l'incandescence ou l'halogène fonctionne par découpe de phase : il abaisse la tension efficace en coupant une partie de chaque alternance. Ce mécanisme, parfaitement adapté aux charges résistives, est incompatible avec la plupart des drivers LED, qui nécessitent une alimentation stabilisée. Résultat sur une installation LED inadaptée : instabilité, bruit électronique ou détérioration du driver.
| Critère | Variateur classique | Variateur LED |
|---|---|---|
| Charge compatible | Halogène, incandescence | LED dimmable, driver LED compatible |
| Plage de charge typique | 40 W - 1 000 W | Restreinte (ex. : 3 W min - 360 W max) |
| Charge minimale | Peu contraignante | Critique (voir section dédiée) |
| Technologies disponibles | TRIAC standard | TRIAC LED, RF, Push-Dim |
| Comportement sur LED non compatible | Instabilité, endommagement | Adapté si couple certifié |
Compatibilité : ampoules LED, drivers et installation électrique
Comment savoir si une ampoule LED est dimmable ?
Toutes les ampoules LED ne sont pas compatibles avec un variateur d'intensité. La dimmabilité dépend du driver intégré à l'ampoule, pas de la technologie LED elle-même.
Pour le vérifier avant achat :
- La mention "Dimmable" ou le symbole gradateur (carré avec flèche) doit figurer sur l'emballage ou la fiche produit.
- L'absence de ce marquage signifie que l'ampoule n'est pas dimmable par défaut.
- Une LED non dimmable branchée sur un variateur reste à pleine puissance ou clignote à basse consommation. Aucun réglage matériel ne peut pallier cette incompatibilité.
Conseil Pro : même entre LED dimmables, la plage de variation effective diffère selon les fabricants. Certaines descendent à 5 % sans scintillement ; d'autres décrochent dès 30 %. La compatibilité est toujours une affaire de couple variateur + ampoule, pas d'une seule des deux composantes.
Variateurs LED avec transformateur ou driver basse tension
Quand un luminaire est alimenté via un transformateur ou un driver externe, le variateur de lumière LED ne se branche pas directement sur la source lumineuse : il doit être positionné soit en amont du driver sur la ligne 220V, soit en aval sur la ligne DC selon la technologie retenue.
- Côté 220V (AC) : un variateur TRIAC LED peut piloter des drivers dimmables TRIAC-compatibles placés en aval. Solution standard pour les encastrés sur circuit 220V.
- Côté DC (basse tension) : pour un ruban LED 12V ou 24V, on utilise un dimmer DC raccordé entre l'alimentation et le ruban. Nos dimmers RF 12V/24V couvrent cette configuration.
- Ruban LED 48V : nos variateurs 12V-48V adressent spécifiquement les rubans LED 48V, de plus en plus adoptés pour leur efficacité sur les longues longueurs.
Conseil Pro : n'utilisez pas un variateur TRIAC mural sur un ruban LED basse tension. Vous n'obtiendrez pas un dimming stable et risquez d'endommager l'alimentation.
Câblage et fil de neutre : ce que votre installation doit prévoir
La question du neutre est le point de blocage le plus fréquent lors de l'installation d'un variateur d'intensité LED mural. Les variateurs deux fils (sans neutre) s'alimentent en prélevant un courant de fuite à travers la charge. Ce fonctionnement tolérait bien les ampoules à incandescence, mais se heurte aux LED à très faible consommation, insuffisantes pour alimenter l'électronique interne du variateur.
Conséquences pratiques : clignotement en bas de course, démarrage instable, voire blocage du variateur. Si votre boîtier d'encastrement dispose d'un fil neutre, privilégiez un modèle trois fils (Phase + Neutre + Charge). Dans le cas contraire, sélectionnez un modèle certifié "sans neutre" avec une charge minimale adaptée à votre circuit, et vérifiez les caractéristiques de votre interrupteur existant avant tout remplacement.
Conseil Pro : en rénovation ancienne, contrôlez systématiquement la présence du neutre en boîtier avant de commander. C'est le premier point de blocage sur les installations antérieures aux années 1990.
Critères de choix d'un variateur de lumière LED
Puissance minimale et maximale : calcul et sécurité du circuit
Chaque variateur d'intensité LED affiche deux seuils de charge en watts. Ces deux limites sont aussi critiques l'une que l'autre.
- Charge maximale : ne jamais la dépasser sous peine d'échauffement et de défaillance prématurée. Notre gamme propose 96 W, 144 W, 180 W, 192 W, 288 W et 360 W pour couvrir tous les contextes, du point lumineux unique jusqu'aux circuits multi-sources en tertiaire.
- Charge minimale : souvent négligée, elle correspond à la puissance minimale nécessaire au fonctionnement correct de l'électronique de variation. En dessous de ce seuil, le variateur peut ne pas démarrer ou produire un clignotement résiduel.
- Méthode de calcul : additionnez la consommation en watts de toutes les sources LED du circuit → ajoutez 20 % de marge → vérifiez que le total dépasse le minimum indiqué et reste sous le maximum.
Exemple : 6 spots de 7 W = 42 W → avec marge = 50 W → choisir un modèle à charge max ≥ 60 W et charge min ≤ 42 W.
Technologies de variation : TRIAC, Push-Dim et dimmer RF
Le protocole de variation conditionne toute la chaîne luminaire, du câblage jusqu'au luminaire. Notre gamme repose sur trois technologies complémentaires :
| Technologie | Principe | Application typique |
|---|---|---|
| TRIAC | Découpe de phase côté 220V AC | Spots, encastrés, luminaires 220V avec driver TRIAC-compatible |
| Push-Dim | Variation par appui long sur bouton poussoir | Luminaires avec driver Push-Dim, sans câblage additionnel spécifique |
| Dimmer RF | Signal radio entre émetteur et récepteur | Rubans LED 12V/24V/48V, pilotage sans fil, RGB, CCT, multizone |
La technologie Push-Dim est la plus simple à installer en rénovation : un appui court allume ou éteint, un appui long fait progresser l'intensité. Aucun câble de commande supplémentaire n'est requis.
Le dimmer RF, lui, reçoit un signal radiofréquence émis par une télécommande ou un contrôleur : c'est la solution incontournable dès que l'on souhaite piloter plusieurs zones ou des rubans RGB/CCT sans fil.
Format, couleur et type de montage du variateur d’intensité LED
Le format physique d'un variateur LED est un critère souvent traité en dernier, alors qu'il conditionne directement l'intégration dans l'existant :
- Forme : carrée (standard) ou ronde. Les modèles ronds s'adaptent aux boîtiers anciens et aux installations design.
- Couleur : blanc ou noir, pour s'harmoniser avec les autres appareillages de la pièce.
- Montage : encastré (boîtier standard 55 mm) ou en saillie (fixation murale directe, idéal sans boîtier apparent).

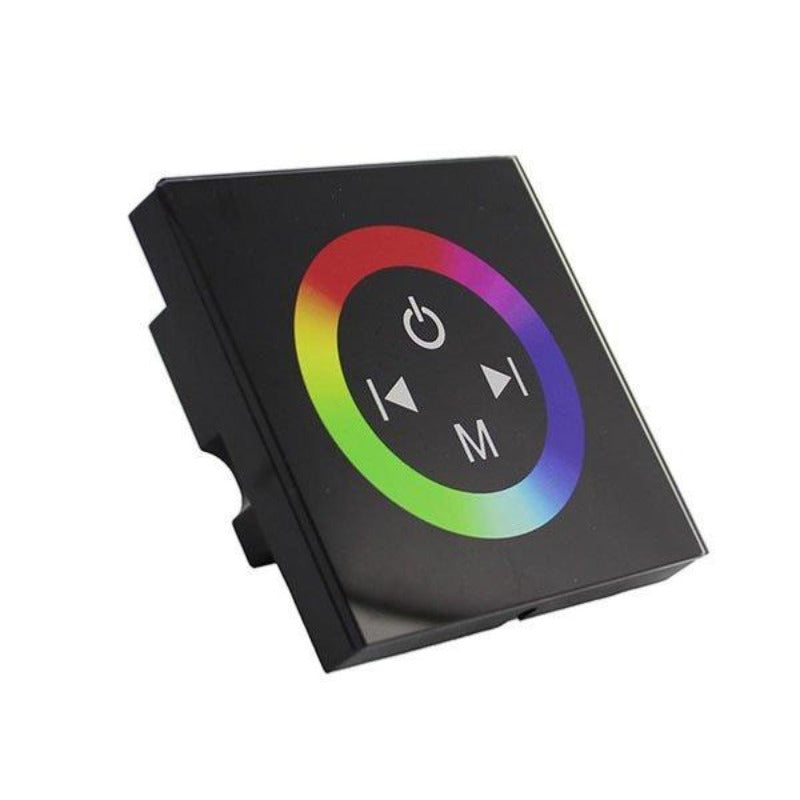

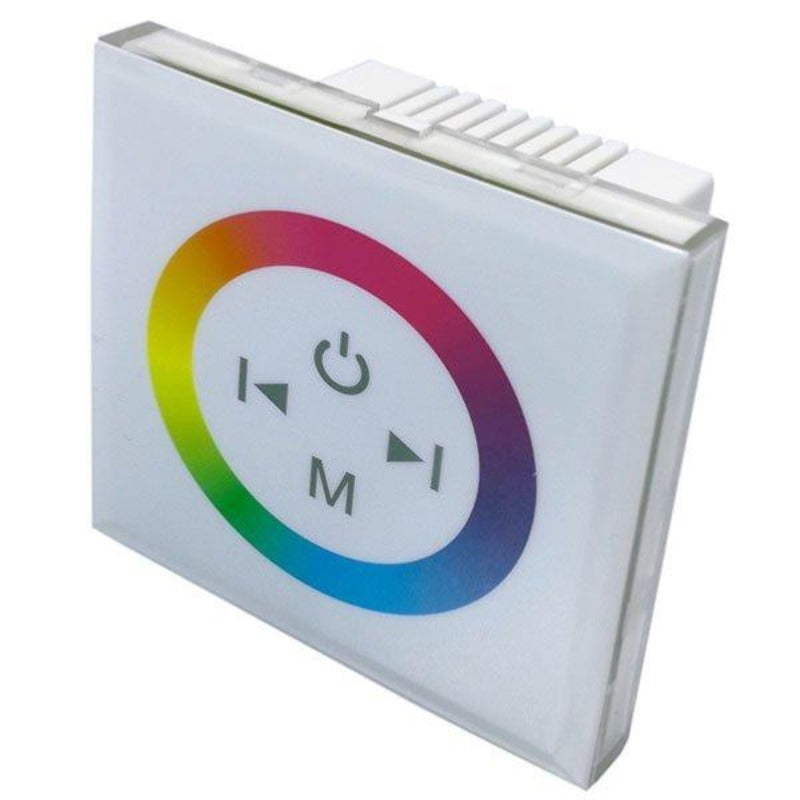

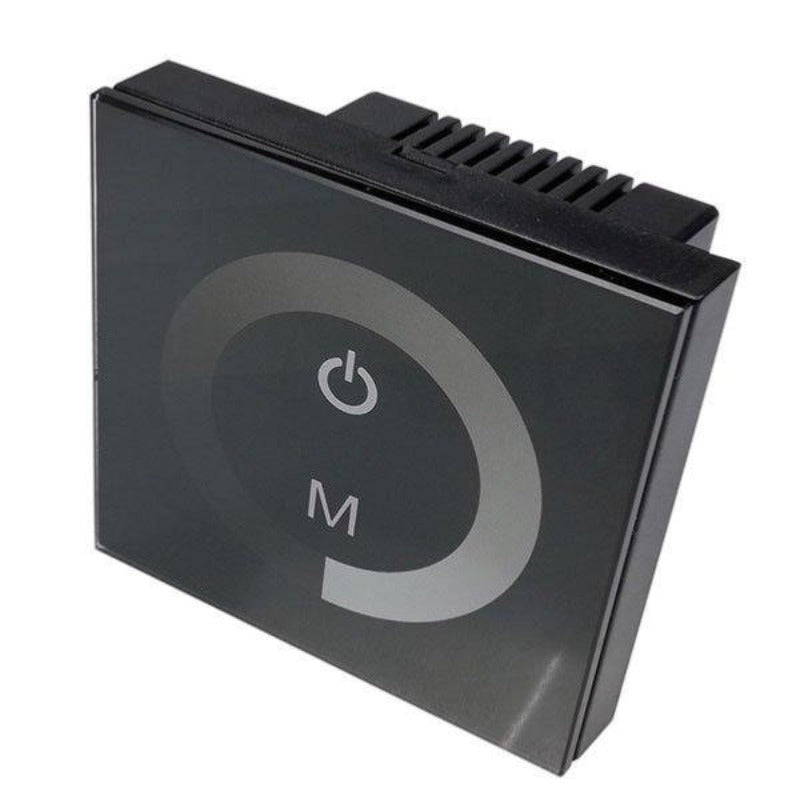

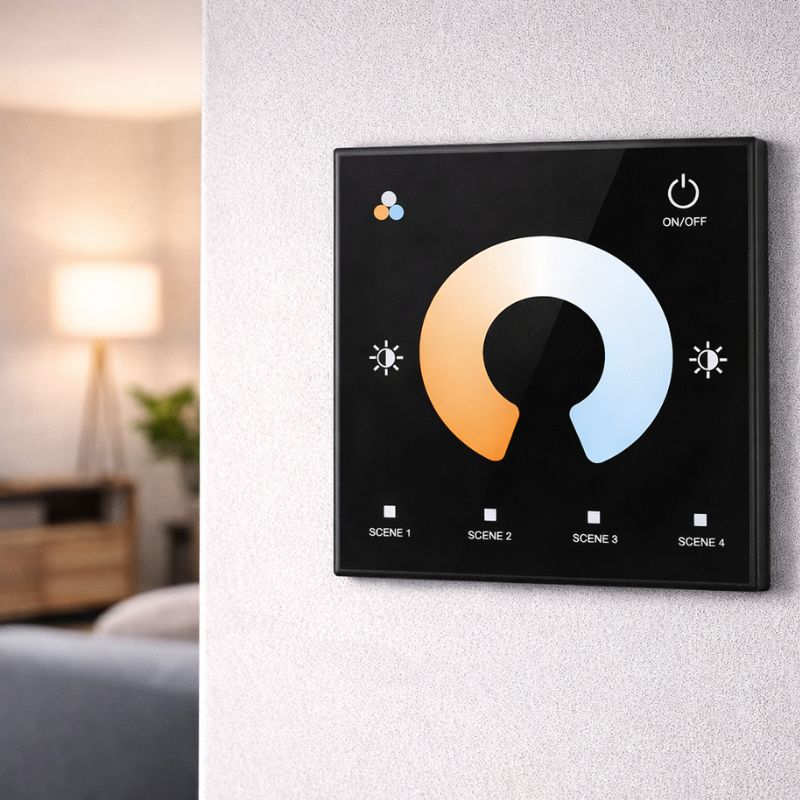

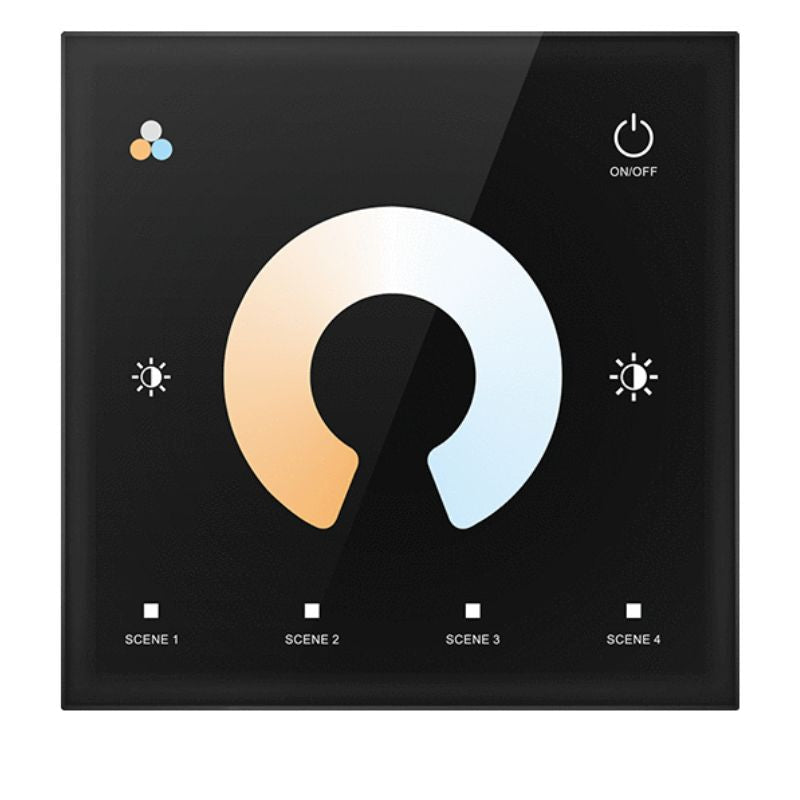

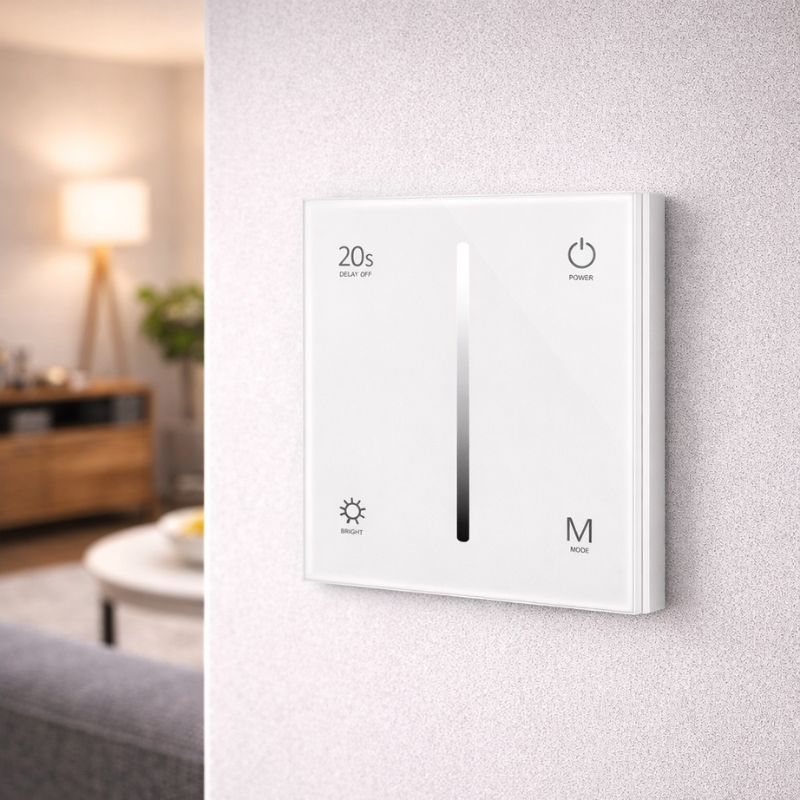

- Interface : bouton rotatif, variateur LED tactile (dalle sensitive) ou télécommande RF dans les versions kit.
- Indice de protection : IP20 sur l'ensemble de la gamme, usage intérieur exclusivement.
- Conformité : marquage CE et RoHS sur tous les modèles.
Quel variateur d'intensité LED pour quel usage ?
Rubans LED 12V, 24V ou 48V : choisir le bon variateur DC
Les rubans LED obéissent à une logique de dimming différente de l'éclairage général. Le variateur DC s'intercale entre l'alimentation (transformateur ou alimentation à découpage) et le ruban, jamais sur la ligne 220V.

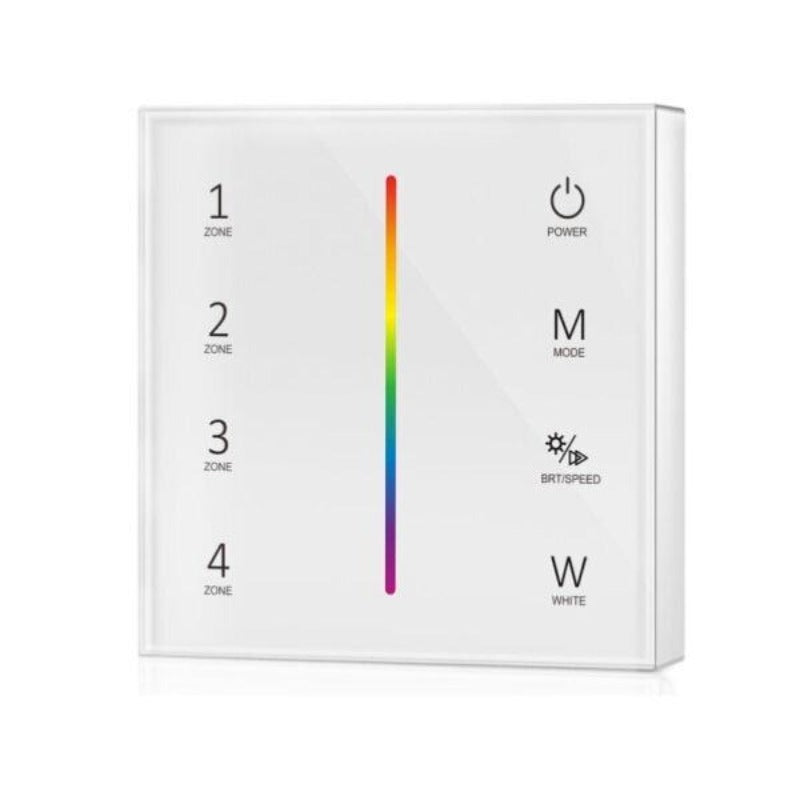

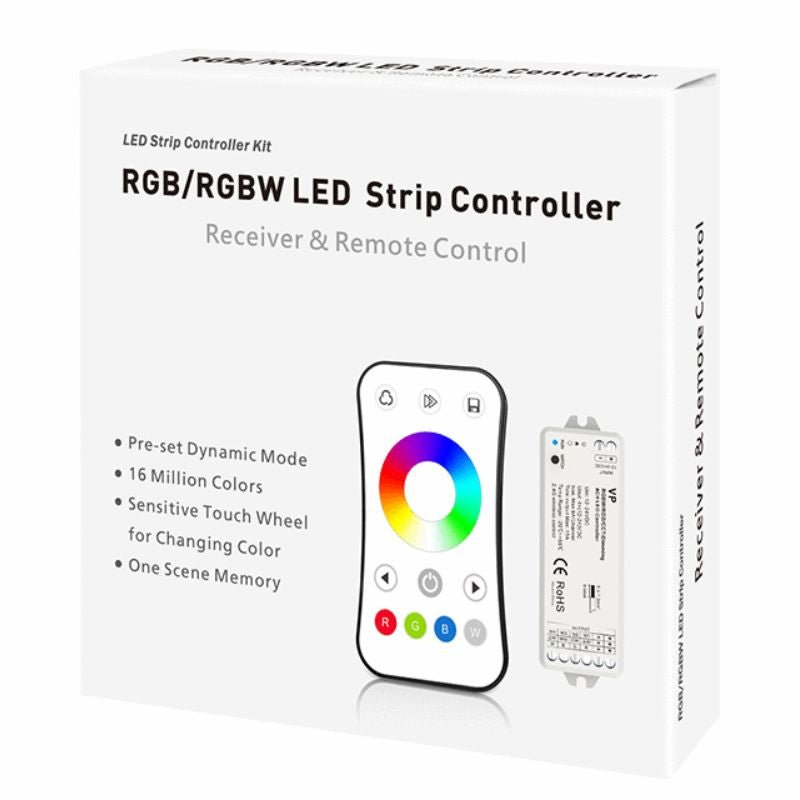

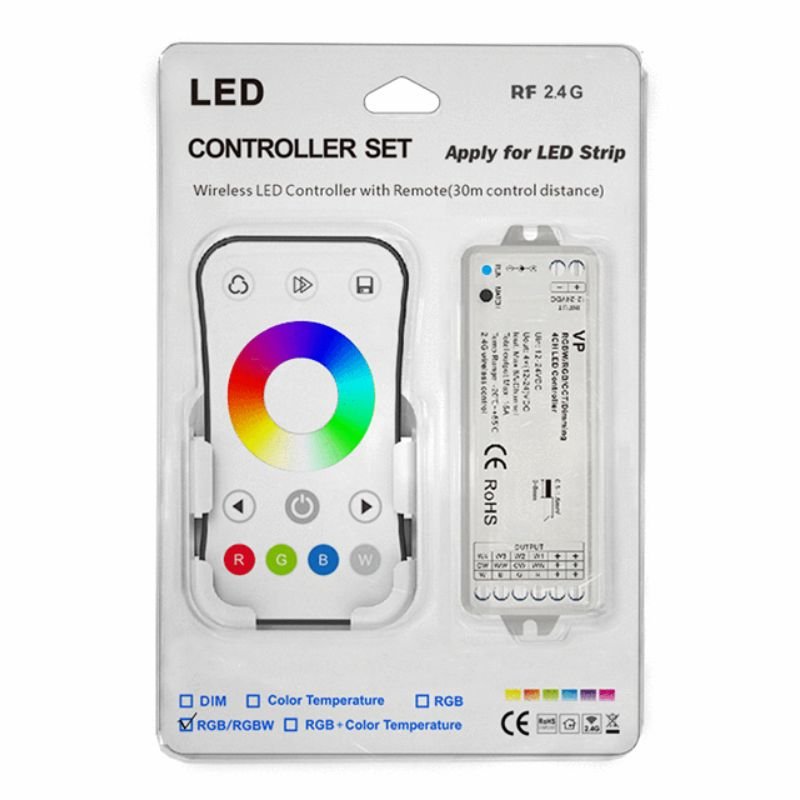

- Rubans LED 12V ou 24V : compatibles avec nos dimmers RF 12V/24V. Ces modèles pilotent également les rubans LED RGB (variation de couleur sur trois canaux) et rubans LED CCT (transition entre blanc chaud et blanc froid selon la température de couleur souhaitée).

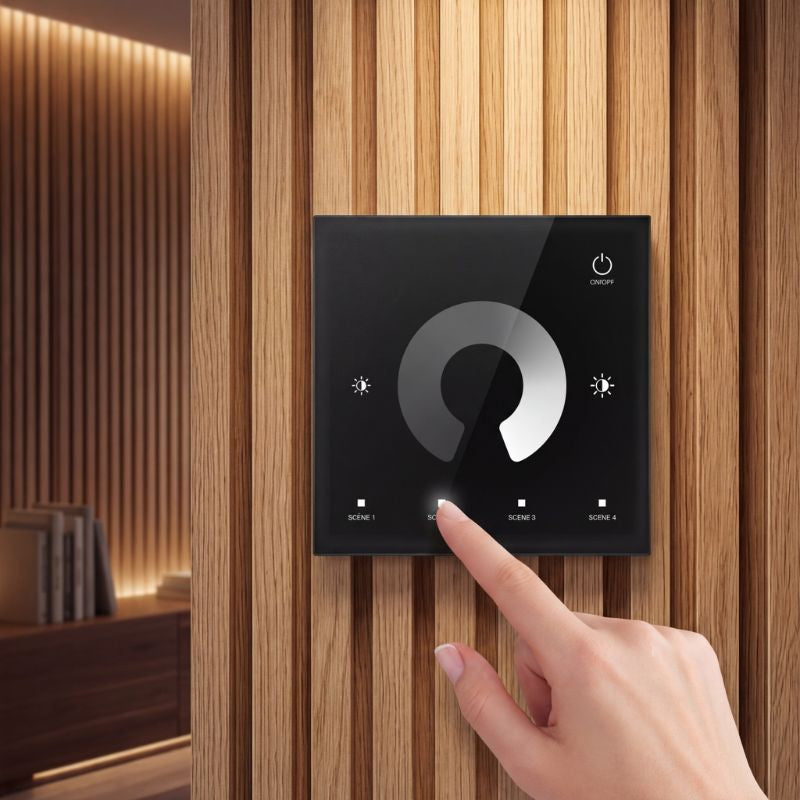

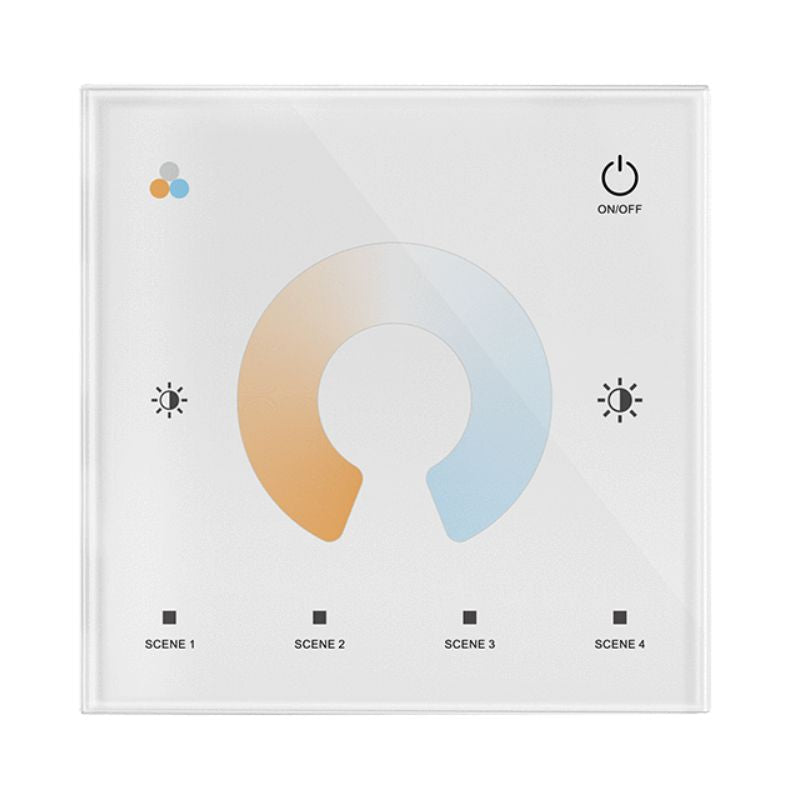

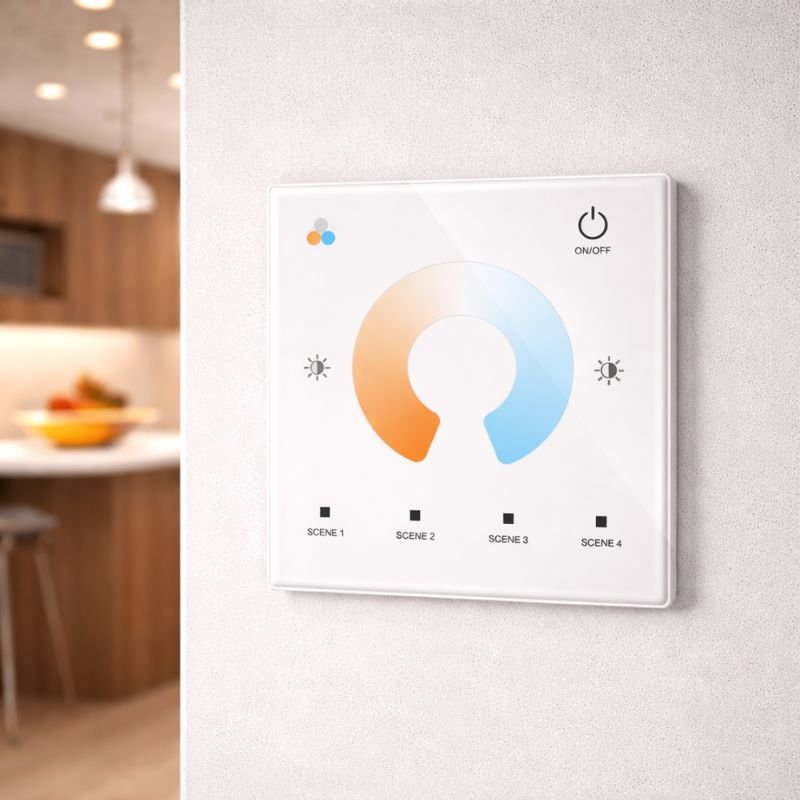

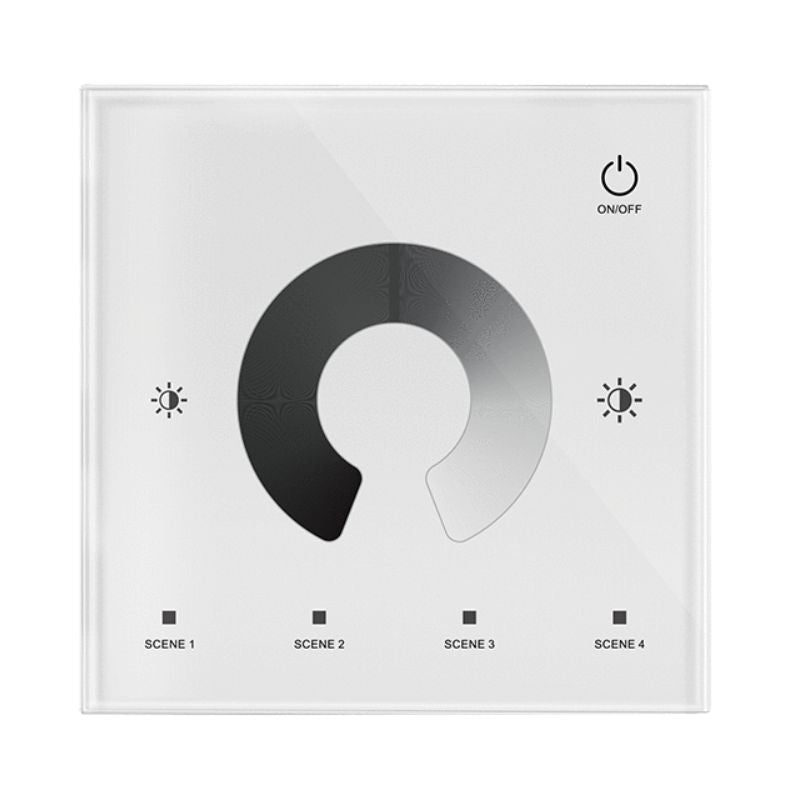

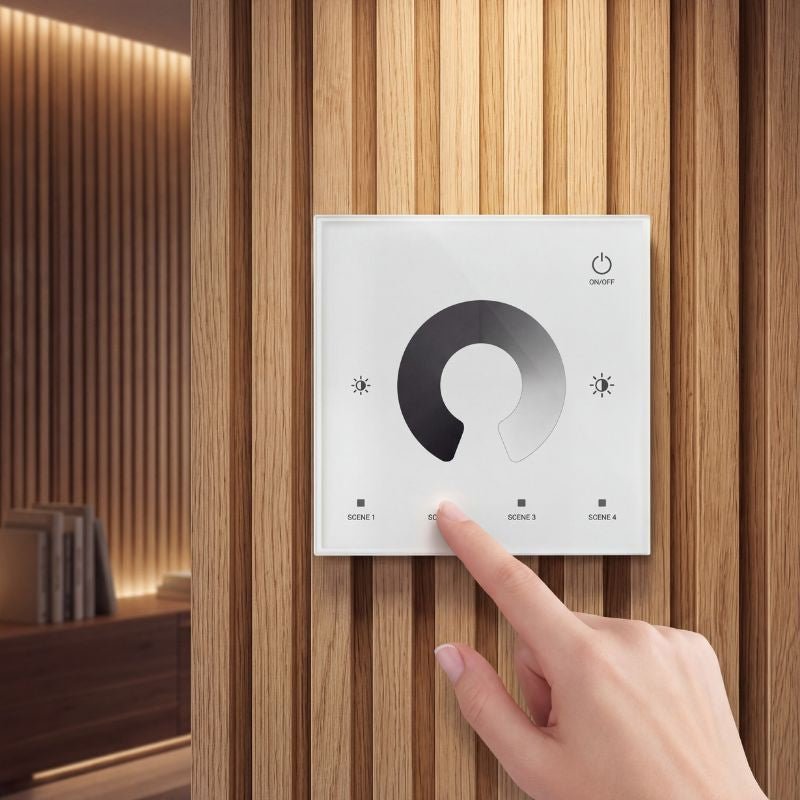

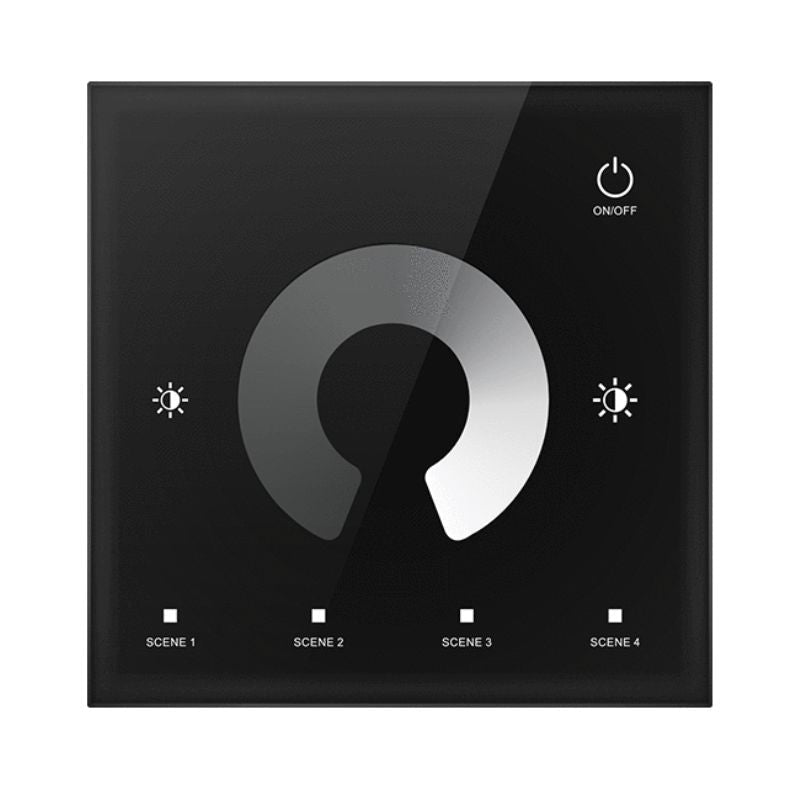

- Rubans LED 48V : nos variateurs 12V-48V couvrent cette tension, particulièrement adaptée aux longues installations à faible chute de tension.

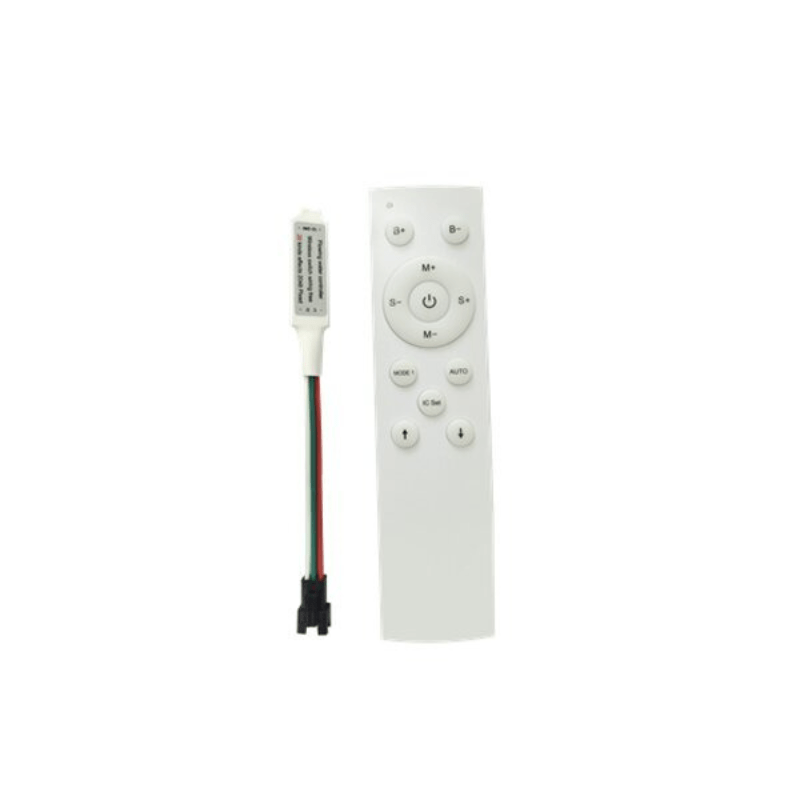

- Contrôleur RF 3V : compatible avec les contrôleurs RF 12V/24V existants pour intégration dans un système déjà en place.

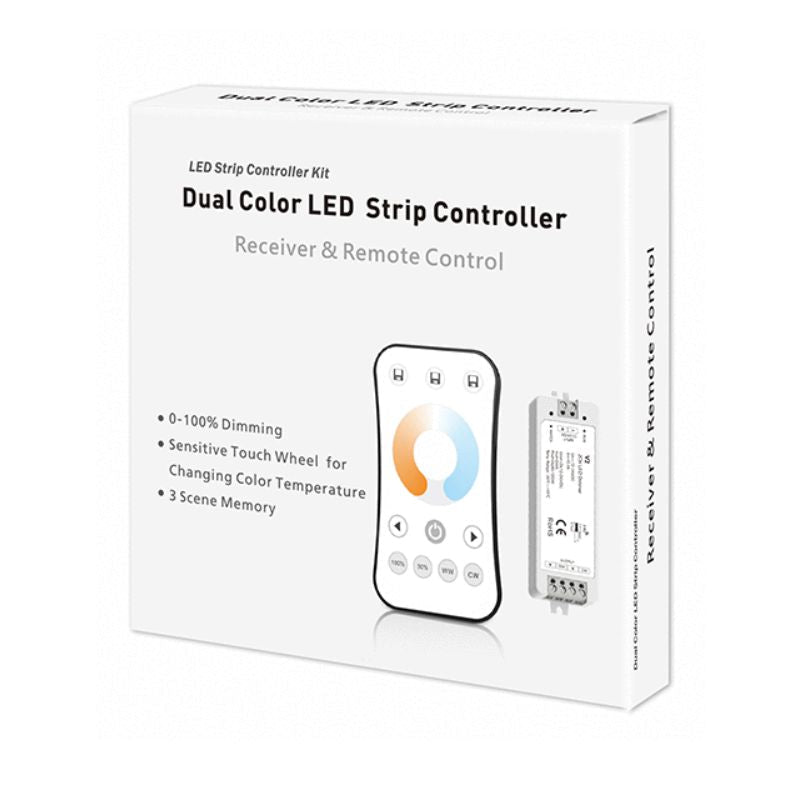

Conseil Pro : pour un ruban LED RGB ou CCT, le dimmer doit être multicanal et compatible avec le profil du ruban. Un dimmer monocanal ne pilote pas les canaux R, G, B indépendamment.
Variateur connecté, sans fil et pilotage multizone
Pour piloter l'éclairage à distance, notre gamme propose deux approches distinctes selon l'infrastructure disponible.

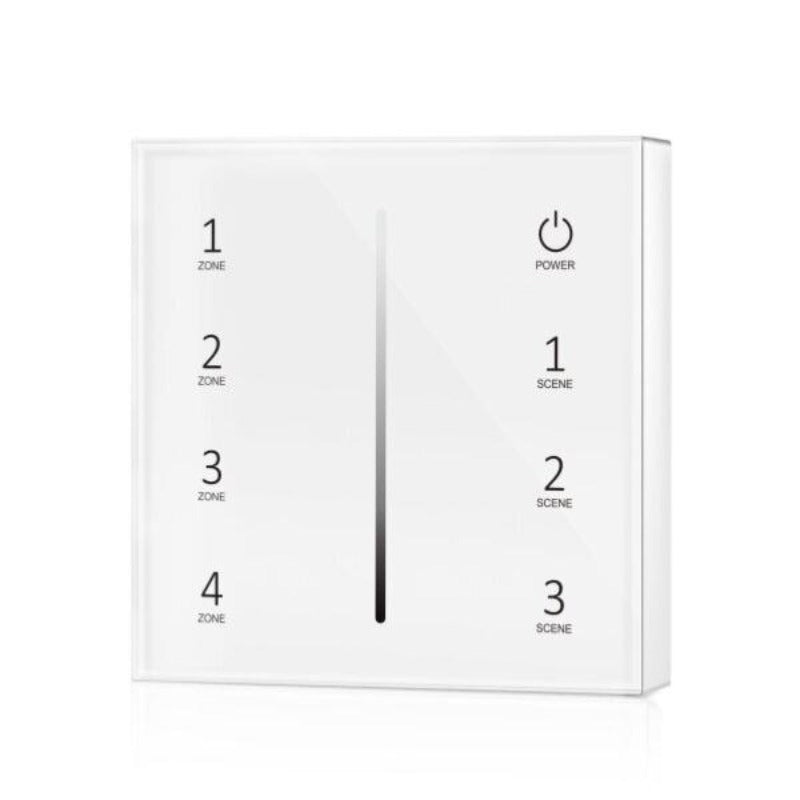

- Sans fil RF : les kits variateur + télécommande permettent un pilotage à distance sans réseau, robuste à travers les cloisons. Le kit variateur tactile sans fil 4 zones + dimmer RF permet de gérer jusqu'à quatre circuits indépendants depuis un seul émetteur. Solution idéale pour un salon ouvert, une cuisine en îlot ou un espace de travail segmenté, sans câblage interzones.
- Connecté Wi-Fi : le variateur LED connecté Wi-Fi s'intègre dans votre réseau domestique ou professionnel et se pilote depuis smartphone, assistant vocal ou système domotique. Pas de hub propriétaire requis selon le protocole retenu. C'est la solution adaptée si vous souhaitez automatiser des scénarios d'éclairage, programmer des plages horaires ou intégrer la variation lumineuse dans un écosystème domotique plus large.
La différence essentielle entre les deux : le RF est autonome et fiable sans internet ; le Wi-Fi offre des possibilités d'automatisation bien supérieures mais dépend de votre infrastructure réseau.
Notre gamme de variateurs LED : guide de sélection rapide
Gamme standard vs gamme pro : garanties et fiabilité
Notre catalogue couvre deux niveaux de produits, pensés pour des contextes d'utilisation distincts :
| Critère | Gamme Standard | Gamme Pro |
|---|---|---|
| Garantie | 2 ans | 5 ans |
| Usage cible | Résidentiel, particuliers | Tertiaire, commercial, maintenance contrainte |
| Profils recommandés | Particuliers en rénovation, bricoleurs | Électriciens, architectes, facility managers |
| Longévité | Composants standard | Composants sélectionnés, cycles de commutation élevés |
| Formats disponibles | Encastré, saillie, tactile, avec télécommande | Encastré, saillie, tactile, avec télécommande |
Tous les modèles sont certifiés CE et RoHS, quel que soit le niveau de gamme.
Variateurs seuls ou kits complets
Pour simplifier le déploiement, plusieurs références sont disponibles en kits prêts à l'emploi, par exemple :

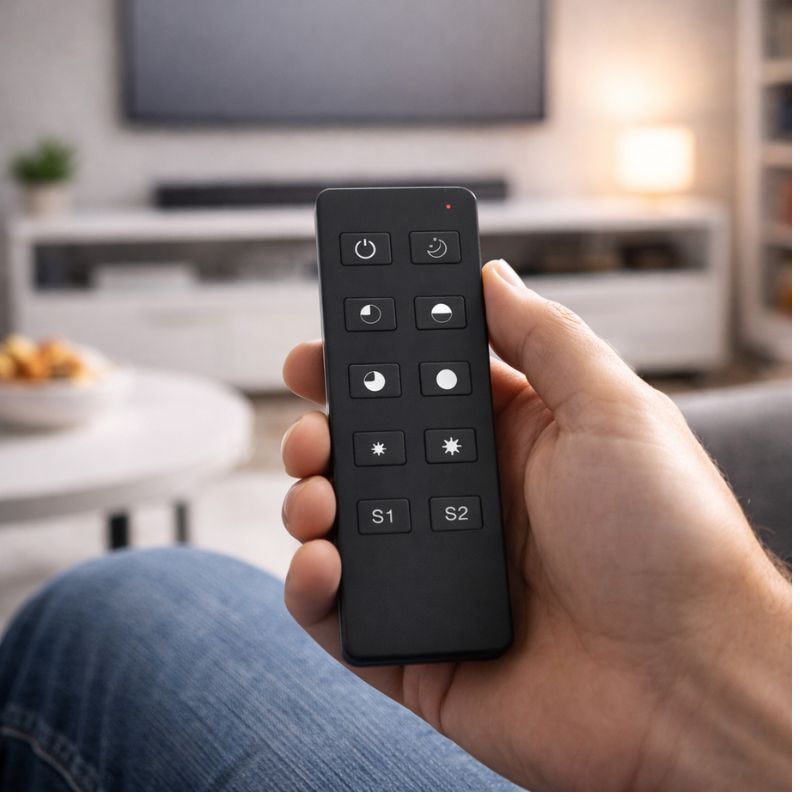

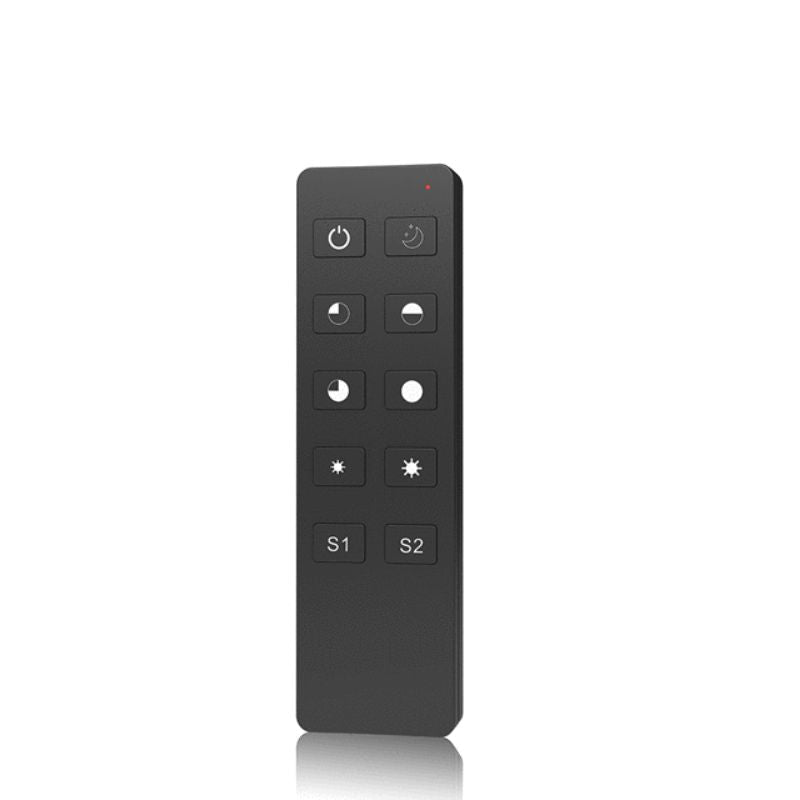

- Kit variateur TRIAC + télécommande : pour un circuit 220V existant, quand on souhaite ajouter un pilotage à distance sans recâblage.

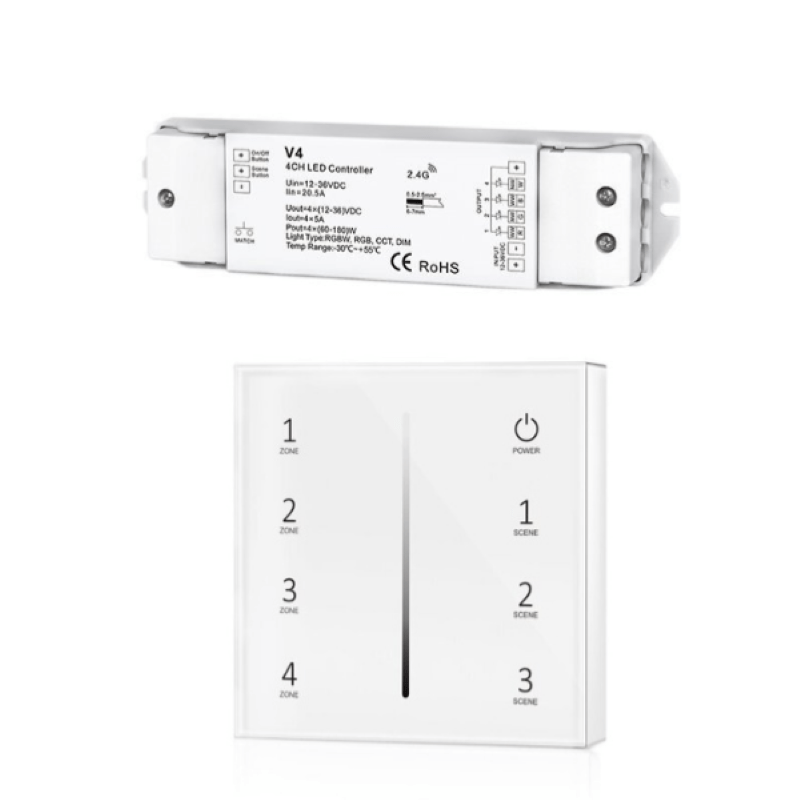

- Kit variateur tactile sans fil 4 zones + dimmer RF : solution complète pour piloter plusieurs circuits indépendants depuis une interface unique, sans câblage entre zones.
Les variateurs vendus seuls s'adressent aux installateurs intégrant le produit dans un système existant (domotique, remplacement de mural, intégration tableau). Dans ce cas, validez en amont la compatibilité avec votre éclairage dimmable existant, couple variateur/luminaire compris.
Guides pratiques
Pour plus d’informations techniques sur la variation d’intensité de vos luminaires LED, Silamp vous propose une sélection de guides utiles :
Les questions les plus fréquentes
Pourquoi ma lampe LED clignote avec un variateur ?
Trois causes principales : l'ampoule n'est pas dimmable, la charge du circuit est inférieure au seuil minimum du variateur d'intensité LED, ou le couple variateur/driver est incompatible. Vérifiez d'abord la mention explicite Dimmable sur l'emballage. Un driver non prévu pour la variation ne se stabilisera jamais. Si l'ampoule est bien dimmable, calculez la puissance totale du circuit : en dessous du minimum indiqué sur le variateur, le clignotement est inévitable. Solution : ajoutez des sources au circuit ou choisissez un modèle avec un seuil minimum plus bas.
Pourquoi mes LED bourdonnent ou grésillent avec un variateur ?
Le bruit vient du driver LED, pas du variateur lui-même. Le signal TRIAC (découpe de phase) fait vibrer certains composants inductifs du driver à des fréquences audibles. Ce phénomène s'accentue quand la charge du circuit est trop faible ou quand le driver n'est pas certifié compatible TRIAC. Vérifiez la compatibilité driver/variateur, ou optez pour un variateur d'intensité utilisant le protocole Push-Dim ou RF, dont le signal est plus propre sur les drivers sensibles.
Puis-je utiliser mon ancien variateur mural halogène avec des ampoules LED ?
Non. Un variateur halogène exige une charge résistive minimale élevée (souvent 40 W) et génère une découpe de phase incompatible avec les drivers LED modernes. Conséquences : variation nulle ou quasi-nulle, clignotement, dégradation accélérée du driver. Remplacez-le par un variateur de lumière LED adapté aux faibles charges, en vérifiant que la puissance totale de votre circuit s'inscrit dans la plage min/max du nouveau modèle.
Peut-on remplacer un interrupteur classique par un variateur LED ?
Oui, si le boîtier d'encastrement est au format standard 55 mm et que le circuit alimente exclusivement des sources dimmables. Coupez le disjoncteur avant toute intervention et vérifiez la présence du neutre en boîtier : un variateur trois fils (phase + neutre + charge) garantit un fonctionnement stable sur les circuits LED à faible consommation. Conformément à la norme NF C 15-100, toute modification d'appareillage doit être réalisée hors tension.
Peut-on mettre plusieurs luminaires LED sur un seul variateur ?
Oui, dans la limite de la plage de charge du variateur d'intensité lumineuse. Additionnez la consommation réelle de chaque source, ajoutez 20 % de marge, et vérifiez que le total dépasse le minimum (en dessous : clignotement) sans excéder le maximum (au-dessus : surchauffe). Notre gamme couvre des charges allant jusqu'à 360 W, suffisant pour un circuit de plusieurs spots ou une longue installation en ruban LED.
La lumière s'éteint brusquement en milieu de course du variateur : que faire ?
Ce décrochage indique que le driver atteint sa limite basse avant le zéro mécanique du variateur. La plupart des variateurs LED disposent d'un potentiomètre de réglage du seuil bas (trim) accessible sous le cache. Augmentez-le légèrement pour stabiliser la plage. Si le problème persiste, le driver a une plage de dimmabilité trop restreinte : remplacez l'ampoule par un modèle à large plage (5–100 %) ou choisissez un variateur d'intensité LED mieux apparié à votre source.
Quelle est la différence entre un variateur TRIAC et un variateur DALI ?
Le TRIAC agit sur la tension 230V AC ; le DALI est un protocole numérique adressable. Le TRIAC découpe chaque alternance pour abaisser la puissance transmise au driver : simple, fiable, adapté au résidentiel et au petit tertiaire. Le DALI adresse chaque driver individuellement via un bus dédié, avec retour d'état : c'est un outil de GTB (gestion technique de bâtiment), hors scope de notre gamme. Nos variateurs couvrent les usages résidentiels et tertiaires légers via TRIAC, Push-Dim et dimmer RF.
