Les rubans LED haute tension (220-230V) offrent un éclairage puissant et modulable sans nécessiter de transformateur externe. Ils se branchent directement sur le secteur, ce qui simplifie l’installation et permet d’alimenter de grandes longueurs (jusqu’à 50 m) sans perte d’intensité. Que ce soit un ruban LED 220V monochrome classique ou un ruban COB (Chip On Board) offrant un rendu lumineux continu, le raccordement électrique s’effectue de la même manière.

Matériel nécessaire et prérequis pour le branchement d’un ruban LED 220V

Pour brancher un ruban LED 220V dans une installation domestique ou professionnelle, vous aurez besoin des composants et outils suivants :

Élément	Description
Ruban LED 220V	Monochrome ou COB, sécable à des longueurs définies (souvent tous les 50 cm ou 1 m). Alimentation directe sur 230V.

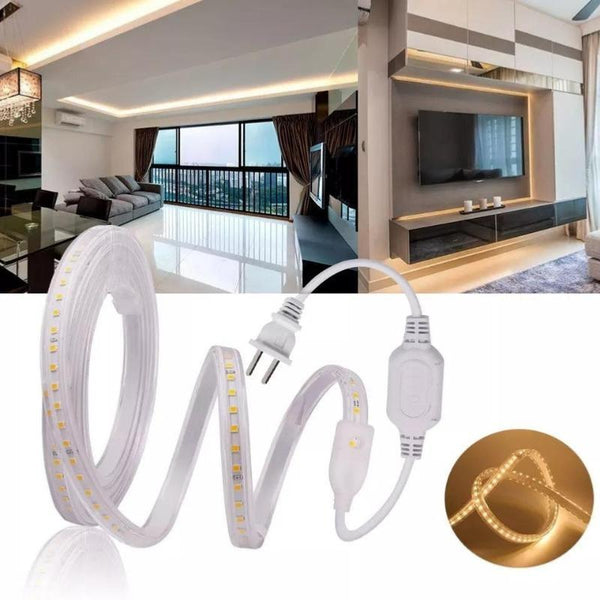

Connecteur d’alimentation 220V	Cordon secteur avec broches et redresseur intégré. À clipser sur le ruban. Choisir selon le type et la largeur du ruban.
Cache de protection (embout)	Embout isolant en silicone ou plastique à placer sur l’extrémité du ruban pour éviter toute exposition électrique.
Profilé aluminium (optionnel)	Permet une finition propre, une meilleure dissipation thermique et une fixation sécurisée. Vérifier la compatibilité avec la largeur du ruban.
Supports de fixation	Clips à visser ou adhésif double-face haute résistance, nécessaires car les rubans 220V ne sont pas autocollants.
Outils et fournitures	Ciseaux/pince coupante, tournevis, vis, multimètre (optionnel), silicone d’isolation, gants et lunettes de sécurité.

Consignes de sécurité essentielles avant de brancher un ruban LED 220V

Avant de commencer l’installation, il est crucial de respecter quelques règles de sécurité pour éviter les accidents électriques et assurer la pérennité de votre installation :

Coupez systématiquement le courant avant toute intervention. Débranchez la prise ou coupez le disjoncteur de la zone concernée. Ne jamais manipuler le ruban ou les fils sous tension (230V).
Travaillez sur une surface dégagée et sèche : la combinaison électricité et humidité est très dangereuse. Même si les rubans LED 220V sont souvent étanches (gaine IP65/IP67), ne les installez pas en contact direct avec de l’eau ou dans des zones à fort risque (piscine, douche) sans protection adéquate.
Respectez les distances de sécurité réglementaires dans les pièces d’eau.
Utilisez les accessoires isolants fournis : assurez-vous que le connecteur d’alimentation est bien fermé et isolé une fois en place, et mettez le cache de protection sur l’extrémité libre du ruban. Isoler toutes les connexions avec du silicone est fortement conseillé pour éviter les infiltrations d’eau ou les contacts accidentels. Laissez durcir le silicone avant de brancher.
Respectez la polarité et l’alignement des broches : les rubans 220V convertissent le courant via un redresseur, il y a donc un sens de branchement. Insérez correctement les broches du connecteur sur les pastilles métalliques du ruban prévues à cet effet (généralement marquées + et –). Un mauvais alignement peut empêcher le ruban de s’allumer ou provoquer un court-circuit.
Ne dépassez pas les longueurs maximales recommandées : chaque kit de ruban LED 220V a une longueur maximale en une seule alimentation (souvent 50 m). N’enchaînez pas des rubans au-delà de cette limite sur un seul connecteur, au risque de surchauffe du circuit ou de chute de tension lumineuse. Référez-vous aux spécifications du fabricant.

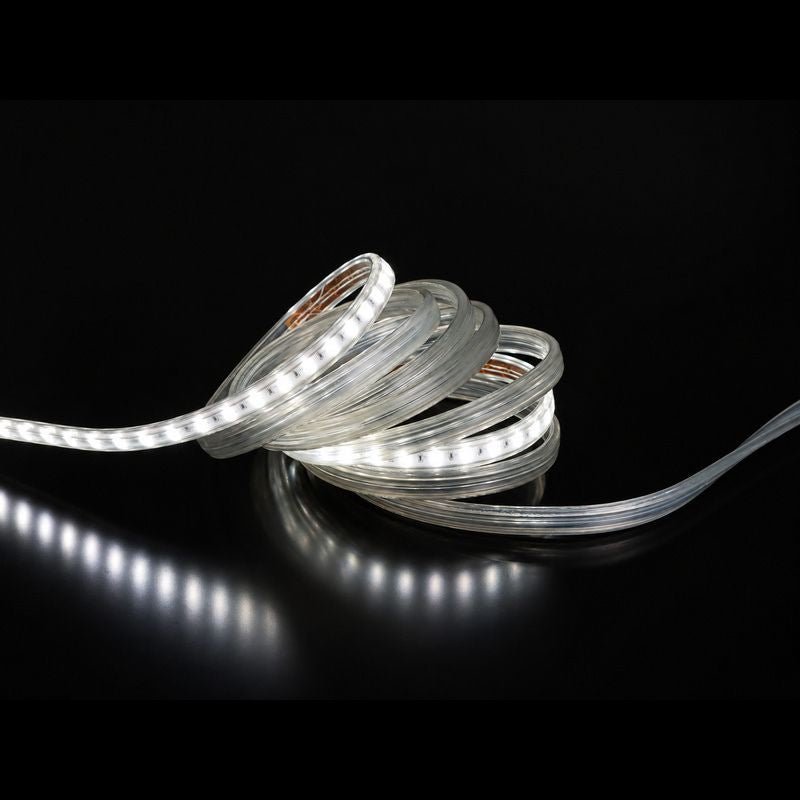

Déroulez toujours le ruban LED avant de l’allumer : ne testez pas ou n’utilisez pas un ruban LED 220V enroulé sur sa bobine. La densité de LED et le courant important génèrent de la chaleur qui ne peut pas se dissiper si le ruban est enroulé, ce qui risque de faire fondre la gaine ou d’endommager les composants.

Si vous n’êtes pas sûr de l’installation électrique, faites appel à un professionnel. Le 220V peut être mortel en cas de mauvaise manipulation. Mieux vaut demander conseil à un électricien qualifié en cas de doute, notamment pour le raccordement au réseau domestique.

Étapes de branchement du ruban LED 220V

Une fois le matériel réuni et les précautions prises, vous pouvez procéder au branchement pas à pas. Suivez les étapes ci-dessous pour réaliser une installation propre, sûre et fonctionnelle de votre ruban LED 220V.

1. Mesurer et découper le ruban

Mesurez la longueur nécessaire à votre installation.
Repérez les zones de coupe sur la bande LED 220V (symboles de ciseaux imprimés sur la gaine, généralement tous les 50 cm à 1 m).
Coupez uniquement à ces endroits, entre les pastilles en cuivre, à l’aide de ciseaux nets ou d’une pince coupante.

✅ Astuce : réalisez une coupe bien droite pour garantir un bon contact avec le connecteur.

Tuto-branchement-ruban-220v-3.jpg__PID:91c30674-f8ab-4aae-859c-5e83c3cb7182

2. Brancher le connecteur secteur

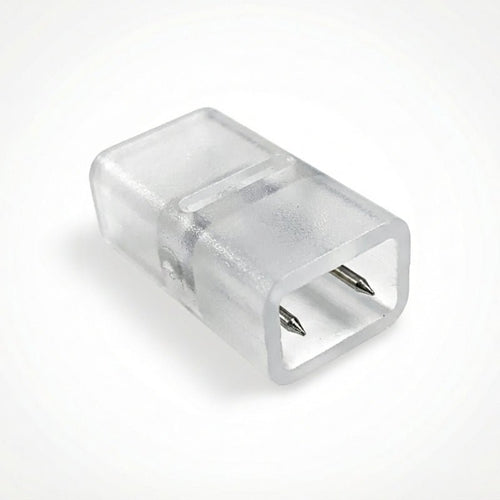

Utilisez un connecteur d’alimentation 220V adapté à la largeur de votre ruban (2 broches pour un ruban monochrome).
Insérez délicatement les broches dans les pastilles métalliques du ruban (respectez le marquage + / –).
Alignez le tout sans forcer, puis refermez le connecteur en le clipsant ou le vissant.

3. Isoler les connexions

Appliquez du mastic silicone autour des broches du connecteur pour assurer l’étanchéité.
Faites de même dans le cache de protection, puis placez-le sur l’extrémité libre du ruban.
Essuyez l’excédent et laissez sécher quelques heures avant de mettre sous tension.

💡 Obligatoire en extérieur ou zones humides. Fortement conseillé ailleurs pour la sécurité.

4. Raccorder au secteur et tester

Branchez le connecteur dans une prise 230V protégée (disjoncteur différentiel recommandé).
Si l’installation est câblée en dur, raccordez les fils à une boîte de connexion (phase = marron, neutre = bleu).
Allumez : le ruban LED doit s’allumer immédiatement.
Si ce n’est pas le cas, vérifiez la polarité ou testez le branchement de l’autre côté du ruban.

⚠️ Ne jamais allumer un ruban encore enroulé : risque de surchauffe.

Fixation du ruban LED 220V : avec ou sans profilé aluminium ?

Choisir un profilé aluminium : quand et pourquoi ?

L’usage d’un profilé aluminium est fortement recommandé dans les cas suivants :

Installation visible (plafond, murs, meubles).
Besoin d’une finition esthétique et propre.
Recherche d’une meilleure dissipation thermique pour prolonger la durée de vie du ruban LED.

Le profilé comprend généralement :

Un support rigide en aluminium.
Un diffuseur translucide ou opaque qui homogénéise la lumière et protège le ruban.

⚠️Attention : les rubans LED 220V sont plus épais et larges que les modèles 12V/24V. Leur gaine silicone les rend deux fois plus volumineux. Optez pour un profilé compatible : lisez bien les fiches techniques des produits.

Sans profilé : bien fixer le ruban autrement

Si vous n’utilisez pas de profilé, une fixation rigoureuse est indispensable :

Méthodes recommandées :

Clips de fixation (cavaliers) :

À visser sur le support.
Un clip à chaque extrémité, puis tous les 30 à 50 cm.

Adhésif double-face puissant (type miroir/moquette) :

À réserver aux surfaces lisses où le perçage est impossible.
Nettoyer la surface avant la pose pour une bonne tenue.

✅ Conseils importants :

Le ruban 220V n’est pas autocollant.
Sa gaine silicone peut le faire se redresser s’il n’est pas correctement fixé.
Posez-le bien droit, surtout si visible.
Orientez les LED selon l’effet voulu (vers le haut pour lumière indirecte, par exemple).

Erreurs fréquentes à éviter

Même avec un bon guide, certaines erreurs courantes peuvent se produire lors du branchement d’un ruban LED 220V. Voici les pièges à éviter absolument, et leurs conséquences possibles :

Icône	Erreur fréquente	Conséquence / Risque
	Couper le ruban au mauvais endroit (en dehors des repères de coupe)	Le segment coupé ne s’allumera pas (circuit ouvert) et vous risquez d’endommager irrémédiablement la piste conductrice du ruban. Toujours couper précisément aux marques dédiées.
	Ne pas couper l’alimentation lors du raccordement	Danger d’électrocution ! Manipuler le ruban branché sur le 230V peut provoquer un choc électrique grave et un court-circuit pouvant détériorer le ruban ou l’installation. Toujours travailler hors tension.
	Mal enficher le connecteur (broches décalées ou inversées)	Si les broches ne correspondent pas aux pastilles du ruban, le circuit ne sera pas fermé : le ruban reste éteint. Pire, un mauvais alignement peut provoquer un court-circuit entre + et – (étincelles, fusion du connecteur). Prenez le temps d’aligner correctement les broches sur les contacts. Si le ruban ne s’allume pas, pensez à inverser le sens de branchement du connecteur.
	Oublier d’isoler la connexion et l’extrémité libre	Sans isolation (silicone, cache de fin), les parties métalliques restent exposées. Cela crée un risque de choc électrique si on y touche, et de court-circuit au moindre contact avec un objet conducteur ou de l’eau. Une isolation étanche protège vous et le matériel.
	Laisser le ruban allumé enroulé sur sa bobine	Le ruban va chauffer très fortement sur la bobine (accumulation de chaleur) et peut se détériorer rapidement : LED qui grillent, jaunissement de la gaine, voire risque de fonte/incendie en cas de surchauffe extrême. Toujours dérouler intégralement le ruban en usage.
	Dépasser la longueur maximale sur un seul connecteur	Si vous raccordez une longueur trop importante (>50 m typiquement) sur une seule alimentation, le ruban risque une chute de tension (moins de luminosité en bout de ligne) et une surchauffe du fait du courant élevé. Respectez la limite indiquée par le fabricant. Si besoin d’une plus grande longueur, utilisez un second kit d’alimentation sur une autre prise.
	Utiliser un connecteur inadapté au ruban	Un connecteur non prévu pour le modèle (largeur) de votre ruban tiendra mal ou n’assurera pas un bon contact. Le ruban pourra clignoter, s’éteindre par intermittence, voire le connecteur surchauffer. Choisissez toujours un connecteur spécifique au type de ruban.
