Le culot GU10 : caractéristiques, usages et guide d’installation

Qu'est-ce qu'un culot d'ampoule ?

Le culot d’ampoule est la partie inférieure de l’ampoule (souvent en métal ou en céramique) qui permet de la connecter électriquement et mécaniquement au luminaire. C’est via le culot que l’ampoule LED est maintenue dans la douille et alimentée en électricité. Il existe plusieurs types de culots standardisés – à vis, à baïonnette, à broches, etc. – et chaque luminaire est conçu pour un type précis. Utiliser un culot inadapté (par exemple essayer de visser une ampoule dans une douille à broches) est impossible et potentiellement dangereux. Il est donc crucial d’identifier le type de culot requis avant de remplacer une ampoule.


💡 À savoir : les références de culots se composent généralement d’une lettre (ou combinaison de lettres) suivie d’un nombre. La lettre indique la forme ou le mécanisme de connexion (E pour culot à vis Edison, B pour culot à baïonnette, G pour culot à broches, etc.), tandis que le nombre indique le diamètre ou l’entraxe (écartement) en millimètres. Par exemple, un culot E27 est un gros culot à vis de 27 mm de diamètre, un B22 est un culot à baïonnette de 22 mm, et un GU10 est un culot à broches (type G) avec un espacement de 10 mm entre les deux broches.

Qu’est-ce que le culot GU10 ?

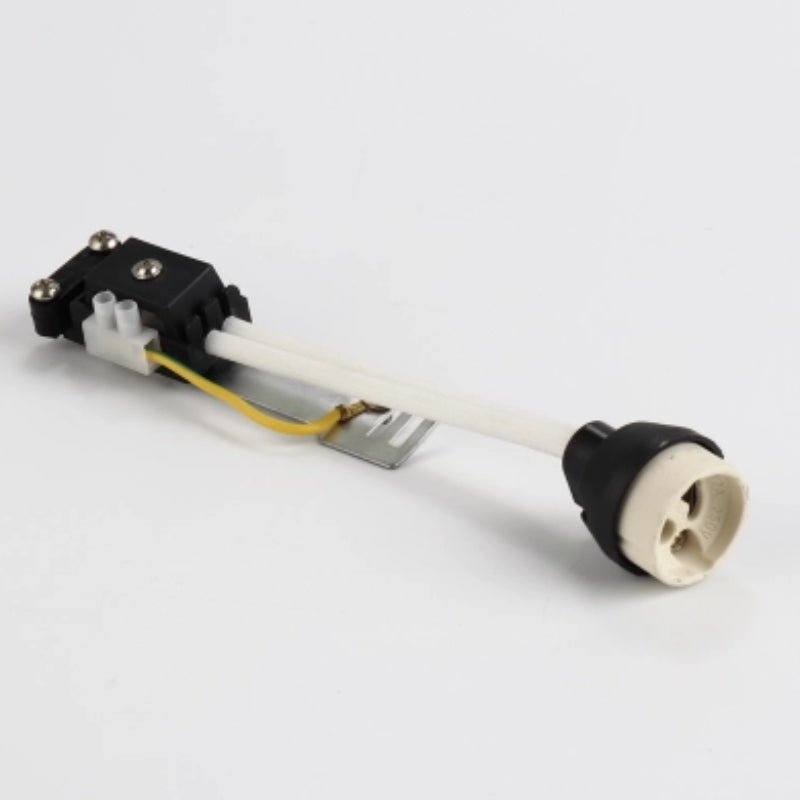

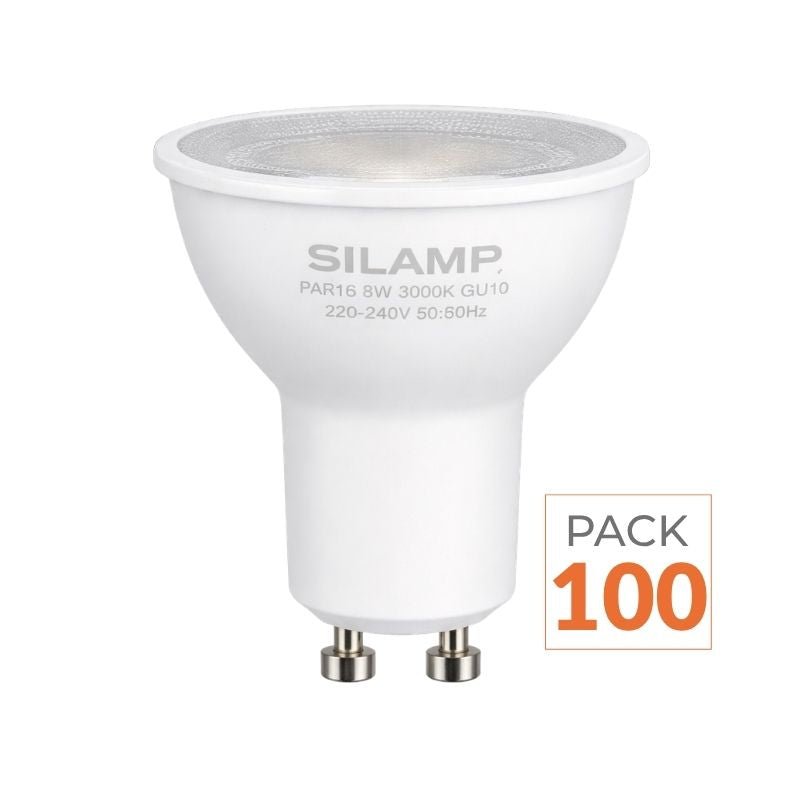

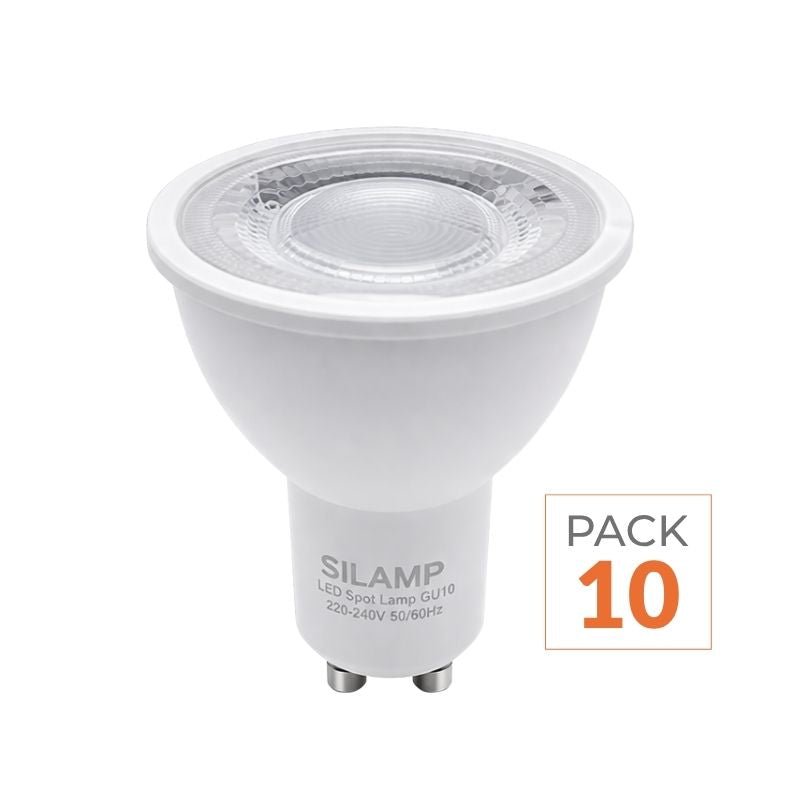

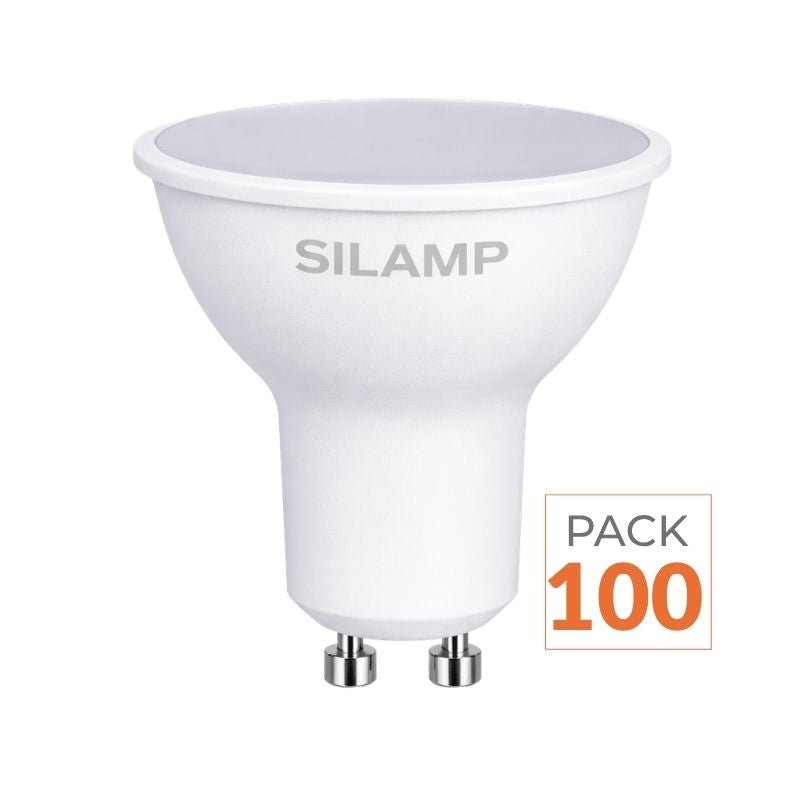

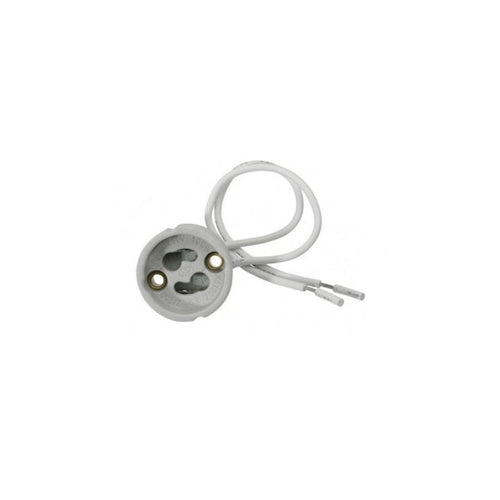

Le culot GU10 désigne un connecteur d’ampoule doté de deux broches métalliques cylindriques à son extrémité, espacées de 10 mm l’une de l’autre. Ces broches possèdent un petit élargissement à leur extrémité (une forme de « bouton ») et s’insèrent dans la douille via un mécanisme de verrouillage par quart de tour – similaire à un système de baïonnette. Concrètement, pour installer l’ampoule LED GU10, il faut aligner les deux tenons dans les encoches de la douille, puis pousser et tourner d’un quart de tour (généralement vers la droite) pour la verrouiller en place. Ce système assure un maintien sûr de l’ampoule et un bon contact électrique.

D’où vient cette appellation “GU10” ? On peut décomposer le code ainsi :

• G : indique un culot à broches (de l’anglais “pin base”). Les ampoules à culot G possèdent deux broches qui s’enfichent dans la douille correspondante.
• U : précise le type de fixation, ici un mécanisme avec détrompeur en forme de U qui nécessite une rotation pour se verrouiller. En pratique, cela signifie qu’il faut enclencher l’ampoule par un mouvement de rotation (comme décrit ci-dessus) et non simplement l’insérer.
• 10 : correspond à l’entraxe (la distance entre le centre des deux broches) en millimètres. Dans le cas du GU10, les broches sont espacées de 10 mm.

À l’origine, le culot GU10 a été popularisé par les spots halogènes sur secteur. Contrairement aux ampoules GU5.3 (autre format de spot, dit MR16, à broches droites plus fines et espacées de 5,3 mm) qui fonctionnent en basse tension 12 V avec un transformateur, le culot GU10 est conçu pour fonctionner directement sur le courant secteur 230 V standard. En d’autres termes, une ampoule GU10 se branche sur le réseau domestique sans adaptateur de tension, ce qui simplifie son installation.

Caractéristiques techniques du culot d’ampoule GU10

Le tableau ci-dessous résume les principales caractéristiques techniques d’une ampoule à culot GU10 :

Voici un tableau comparatif des principaux types de culots à broches utilisés dans l’éclairage, afin de vous aider à identifier rapidement les caractéristiques de chacun :

Nos suggestions d'ampoules complémentaires

Ampoules Connectées GU10

Ampoules LED G24

Ampoules LED G4

Ampoules LED G9

Dans quels luminaires trouve-t-on un culot GU10 ?

Le culot GU10 équipe une grande variété de luminaires d’intérieur et d’extérieur orientés vers l’éclairage focalisé. On le retrouve notamment dans :

• Spots LED encastrable : c’est l’usage le plus courant. Les downlights et spots encastrés dans les plafonds utilisent très souvent des ampoules GU10. Le faisceau dirigé des spots LED GU10 offre un éclairage ponctuel efficace, idéal pour illuminer un plan de travail ou une zone spécifique.
• Spots sur rail : les éclairages montés sur rail (très prisés dans les commerces, galeries ou pour l’éclairage modulable d’une pièce) utilisent souvent des spots GU10 interchangeables. Cela permet de déplacer et orienter librement chaque spot le long du rail tout en profitant de la praticité du culot GU10.
• Appliques murales à spot : de nombreuses appliques murales sont conçues pour accueillir une ampoule GU10. Les appliques murales pour ampoules GU10 peuvent servir à éclairer un tableau, un miroir ou créer un effet de faisceau sur un mur,. Le culot GU10 convient bien aux appliques nécessitant un faisceau assez concentré.
• Plafonniers LED à spots : certains plafonniers ou barres de spots apparents (avec 2, 3, 4 spots orientables) intègrent des douilles GU10. Les plafonniers LED GU10 combinent un design décoratif et la flexibilité d’orienter la lumière. Chaque spot GU10 peut souvent être réglé individuellement pour couvrir différentes zones d’une pièce.
• Suspensions luminaires : au-delà des suspensions pour ampoules E27 ou E14 classique, on trouve des suspensions luminaires pour ampoules GU10, utilisées par exemple pour illuminer un plan de travail de cuisine ou une table à manger avec un faisceau dirigé vers le bas.
• Spots à piquer extérieurs : pour éclairer un massif de fleurs, un arbuste ou baliser une allée, il existe des petits spots extérieurs sur piquet utilisant des ampoules GU10. Il suffit de les planter dans le sol (jardin, terrasse) et de diriger le faisceau où nécessaire.
• Bornes extérieures LED : certaines bornes lumineuses de jardin ou de chemin utilisent une ampoule GU10 en leur sein. Cela facilite la maintenance (remplacement de l’ampoule) et permet de choisir la température de couleur ou la puissance de l’éclairage de la borne en changeant simplement l’ampoule LED GU10 à l’intérieur.

➡️ Remarque : le culot GU10 étant un standard 230 V, on le retrouve essentiellement sur des luminaires branchés sur le secteur. Pour des spots encastrés fonctionnant en très basse tension 12 V (notamment en éclairage piscine ou certains spots de mobilier), ce sont plutôt des culots GU5.3 qu’il faudra utiliser. Ils ressemblent aux GU10 mais n’ont pas le même diamètre de broches ni le même fonctionnement électrique.

Adaptateurs de culot : solutions en cas d’incompatibilité

Chaque type de culot a sa douille correspondante (une ampoule LED GU10 va dans une douille GU10). Si vous disposez d’un luminaire d’un autre type mais que vous souhaitez utiliser une ampoule LED GU10 (ou vice-versa), il existe des adaptateurs de culots pratiques.
Ces petits accessoires permettent de convertir une douille d’un format vers un autre sans modifier le luminaire.

Par exemple :

• Un adaptateur E27 → GU10 vous permettra de visser un petit module qui convertit une grosse douille à vis E27 en support pour ampoule LED GU10. Utile si vous avez un luminaire E27 disponible mais que vous préférez y installer un spot GU10 LED.
• Inversement, un adaptateur GU10 → E27 possédant deux broches GU10 mâles d’un côté et un pas de vis E27 femelle de l’autre autorisera l’utilisation d’une ampoule à vis (E27) dans une douille GU10.
• De même, on trouve des adaptateurs E14 ↔ GU10 (dans les deux sens) pour intervertir ces formats. Par exemple, un adaptateur GU10 → E14 pourra accueillir une ampoule E14 (petit culot à vis) dans une douille GU10, et un adaptateur E14 → GU10 permet d’insérer une ampoule GU10 dans une douille E14.

Ces solutions de conversion offrent une certaine flexibilité, notamment pour dépanner sans avoir à changer tout le luminaire. Néanmoins, elles doivent être utilisées avec précaution.

👉 À savoir :

• Encombrement accru : l’ajout d’un adaptateur rallonge le support de l’ampoule. Assurez-vous que le luminaire (par exemple un spot encastré avec peu de profondeur) dispose de la place nécessaire pour loger l’adaptateur + l’ampoule sans dépasser ou rester apparent.
• Puissance maximale à respecter : l’adaptateur ne modifie pas la puissance supportée par le luminaire. Ne dépassez jamais la puissance en watts recommandée pour la douille d’origine. Par exemple, si un spot LED encastré GU10 est limité à 50 W max (souvent indiqué pour des halogènes), n’allez pas y mettre via adaptateur une ampoule E27 de 100 W. Avec les ampoules LED la problématique se pose moins (leurs wattages sont faibles).
• Sécurité électrique : coupez toujours l’alimentation avant d’installer ou retirer un adaptateur de culot, comme pour tout changement d’ampoule. Vérifiez que l’adaptateur est bien fixé et que les contacts sont fiables pour éviter tout faux contact ou échauffement.

Comment installer une ampoule GU10 en toute sécurité ?

L’installation d’une ampoule à culot GU10 est simple et à la portée de tous, mais quelques gestes de sécurité s’imposent :

• Couper l’alimentation électrique : avant toute intervention, éteignez la lumière via son interrupteur et coupez l’alimentation du circuit si possible (disjoncteur ou fusible correspondant). Ne travaillez jamais sur un luminaire alimenté.
• Retirer l’ampoule usagée : si vous remplacez un spot existant, laissez-le refroidir s’il était allumé (notamment s’il s’agissait d’un halogène, très chaud). Ensuite, maintenez fermement le pourtour de l’ampoule (ou utilisez une ventouse si l’ampoule est difficile à saisir dans son encastrement) et tournez dans le sens anti-horaire (vers la gauche) d’environ un quart de tour. L’ampoule se déverrouille alors et vous pouvez la retirer en la tirant doucement vers vous.
• Vérifier la nouvelle ampoule : assurez-vous que la nouvelle ampoule est du bon type (culot GU10). Contrôlez sa tension nominale – normalement 230 V pour une LED GU10 standard – ainsi que sa compatibilité avec votre usage (par exemple, ampoule dimmable si vous avez un variateur, température de couleur souhaitée, angle de diffusion adapté, etc.).
• Installer la nouvelle ampoule : insérez les deux broches de la nouvelle ampoule en face des fentes de la douille. Enfoncez l’ampoule dans la douille puis tournez dans le sens horaire (vers la droite) d’un quart de tour jusqu’à sentir que l’ampoule se bloque. N’exercez pas une force excessive : une fois le quart de tour effectué, l’ampoule doit tenir en place sans jeu.
• Remettre sous tension et tester : rétablissez l’alimentation électrique du circuit puis actionnez l’interrupteur. L’ampoule LED GU10 devrait s’allumer instantanément. Si ce n’est pas le cas, coupez à nouveau le courant et vérifiez que l’ampoule est bien enclenchée (une ampoule mal verrouillée peut ne pas faire contact correctement).
• Recyclage : ne jetez pas l’ancienne ampoule à la poubelle ménagère. Les ampoules LED (ou halogènes) usagées doivent être rapportées en point de collecte (déchetterie, bac de recyclage en magasin spécialisé) prévu pour les équipements électriques, afin qu’elles soient recyclées dans les filières appropriées. Cela permet de récupérer les matériaux (verre, métal, composants électroniques) et d’éviter la pollution.
