Bien choisir son spot LED sur rail en 30 secondes
| Besoin | Configuration recommandée | Pourquoi c’est optimal |
|---|---|---|
| Mettre en valeur un produit ou une zone précise | 10–20W · 36° · IRC ≥90 | Faisceau concentré et couleurs fidèles |
| Éclairage général d’une pièce | 20–30W · 60°–80° · 4000K | Diffusion homogène sans zones d’ombre |
| Espace modulable : showroom, commerce | Triphasé · angle 15–60° ajustable · CCT | Adaptation rapide selon les zones à éclairer |
| Plafond bas inférieur à 2,7 m | Angle ≥60° · modèle compact | Évite les taches lumineuses trop marquées |
| Ambiance chaleureuse ou décorative | Blanc chaud · 20W · angle 45° | Lumière douce et bon équilibre intensité/diffusion |
L'éclairage LED sur rail : fonctionnement et avantages
L’éclairage LED sur rail est une solution d'éclairage fonctionnel qui combine modularité et précision photométrique. Contrairement aux luminaires fixés, le rail permet d'ajuster position et orientation de chaque spot indépendamment, sans aucun perçage supplémentaire.
Définition et principe de fonctionnement d'un spot sur rail LED
Un spot sur rail LED s'emboîte sur un conducteur électrique linéaire fixé au plafond ou monté en suspension. L'alimentation passe directement via les contacts du rail : pas de câblage par spot, pas de perçage par luminaire. Les rails pour spots LED reposent sur ce principe de contact glissant, ce qui autorise un repositionnement libre à tout moment, sans intervention électrique. Chaque spot intègre une tête orientable (±90° horizontalement, ±45° verticalement en général), un driver intégré, et une source COB haute densité. Orientation et flux se règlent mécaniquement, sans toucher à l'installation.
Spot sur rail vs spot encastré : les différences concrètes
- Flexibilité : le spot sur rail se repositionne librement sur toute la longueur du rail ; l'encastré est définitif.
- Pas de découpe plafond : une seule fixation pour le rail entier, contre un perçage par spot encastré.
- Rénovation : solution de choix sans faux plafond accessible ou dans les espaces loués.
- Orientation : le spot sur rail éclaire là où on le pointe ; l'encastré fixe oblige à multiplier les sources.
- Maintenance : le remplacement d'un spot s'effectue en quelques secondes, sans outil.
- Scalabilité : on ajoute ou retire des spots LED sans modifier le câblage existant.
- Esthétique : design apparent assumé, à l'opposé de la discrétion de l'encastré.
Monophasé ou triphasé : le premier choix à faire
Avant de sélectionner un modèle, le type de rail conditionne toute la gamme utilisable. Ce choix dépend du contexte d'installation et du niveau de flexibilité nécessaire.
Rail monophasé : usage résidentiel et semi-professionnel
Le spot LED sur rail monophasé fonctionne sur un circuit 230V standard. Un seul circuit alimente l'ensemble des spots LED : ils s'allument et s'éteignent simultanément. C'est la solution dominante chez les particuliers et dans les petits espaces professionnels. La pose est directe, compatible avec toute installation domestique classique.
Rail triphasé : flexibilité professionnelle

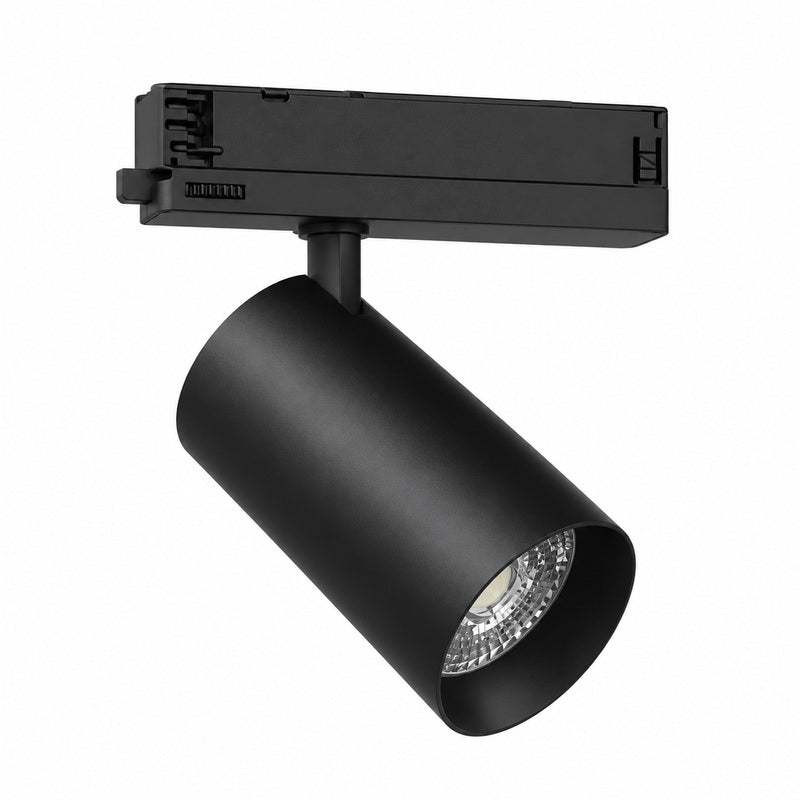

Le spot LED sur rail triphasé repose sur un rail à 4 conducteurs (3 phases + neutre). Les spots se répartissent sur 3 circuits indépendants, pilotables séparément : on crée ainsi des zones d'éclairage distinctes sur un seul et même rail : mettre en valeur une vitrine, tamiser une zone d'accueil, maintenir un couloir allumé en permanence. C'est la référence pour l'éclairage LED pour magasin et, plus largement, pour l'éclairage de commerces, boutiques et centres commerciaux, musées, showrooms et espaces d'exposition exigeants.
Tableau comparatif
| Critère | Rail monophasé | Rail triphasé |
|---|---|---|
| Alimentation | 230V / 1 circuit | 3 circuits indépendants |
| Zonage lumineux | Non (tout ou rien) | Oui (3 zones pilotables) |
| Compatibilité spots | Spots monophasés uniquement | Spots triphasés uniquement |
| Usage typique | Salon, cuisine, bureau, chambre | Boutique, musée, showroom, hôtel |
| Complexité installation | Standard | Tableau électrique triphasé requis |
Puissance, angle, lumière : les critères techniques
Trois variables déterminent le résultat photométrique final. Les calibrer correctement évite les erreurs de dimensionnement les plus fréquentes.
Quelle puissance de spot sur rail LED pour ma surface ?
La gamme couvre cinq niveaux de puissance, tous basés sur des modules COB haute efficacité (95 à 105 lm/W). L'efficacité lumineuse est l'indicateur à regarder en priorité : plus elle est élevée, moins le spot consomme pour un flux équivalent.
| Puissance | Flux lumineux | Efficacité | Usage recommandé |
|---|---|---|---|
| 10W | 1 050 lm | 105 lm/W | Accentuation, petit espace |
| 20W | 2 100 lm | 105 lm/W | Pièce de vie, allée commerciale |
| 24W | 2 280 lm | 95 lm/W | Cuisine, bureau |
| 30W | 3 150 lm | 105 lm/W | Grand espace, vitrine |
| 40W | 4 300 lm | 105 lm/W | Showroom, espace commercial |
Conseil Pro : pour un éclairage d'accentuation (tableau, produit, zone de travail), on vise 300 à 500 lux sur la cible. Pour un éclairage général d'appoint, 150 à 200 lux suffisent. Adaptez la puissance à l'usage, pas à la surface seule.
Angle d'éclairage : du faisceau serré à la diffusion large
L'angle d'éclairage définit la tache lumineuse projetée. Plus l'angle est étroit, plus le flux est concentré et intense sur une surface réduite.

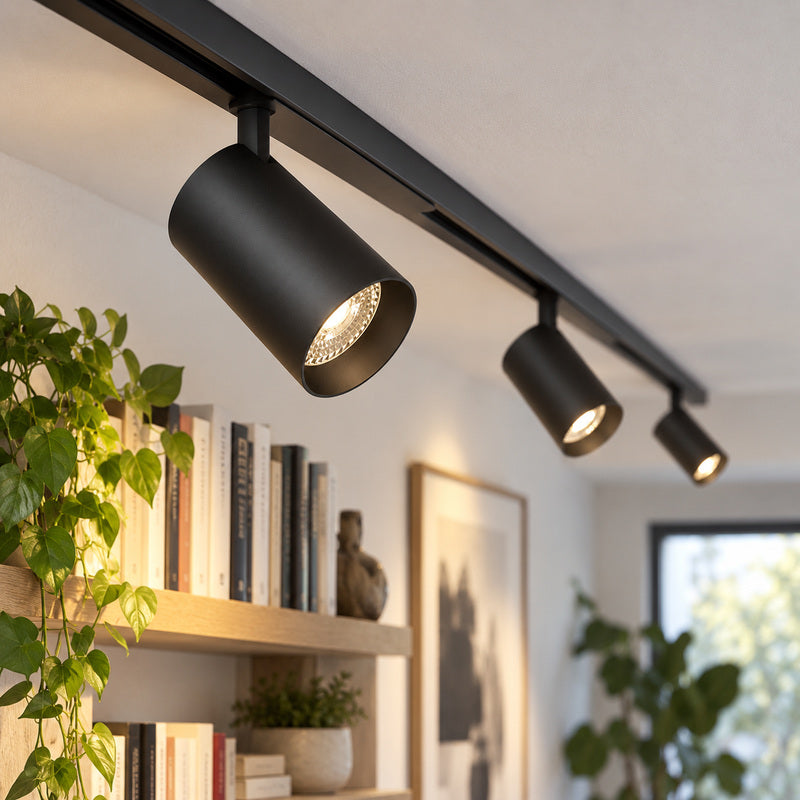

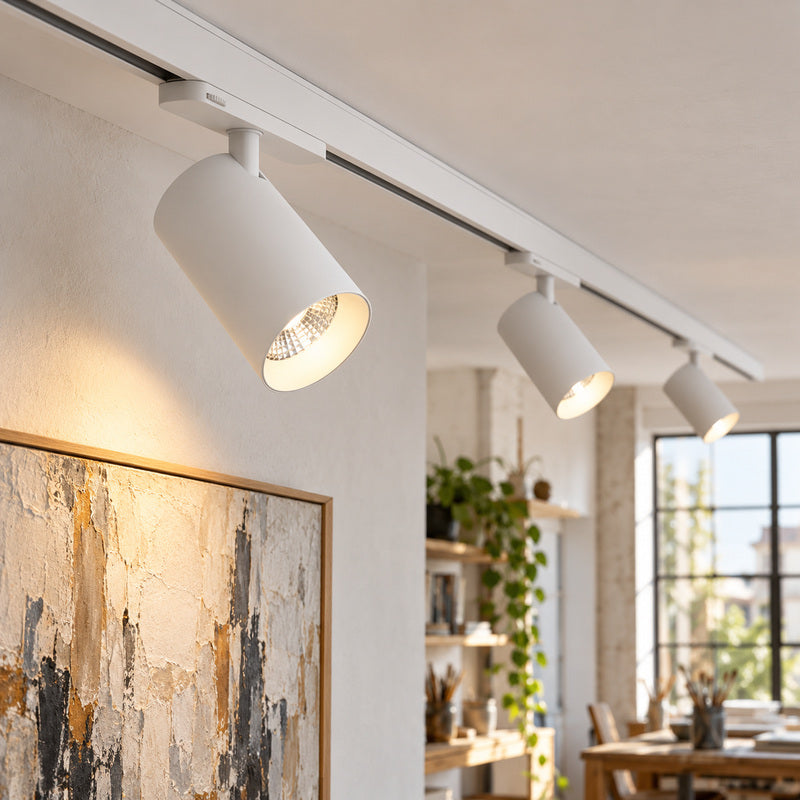

- 36° : faisceau serré, idéal pour la mise en valeur de tableaux, sculptures, produits en vitrine.
- 45° : polyvalent, bon compromis entre concentration et couverture.
- 60° : éclairage de zone, adapté aux plans de travail, allées, îlots cuisine.
- 80° : diffusion large, comportement proche d'un plafonnier ; à préférer pour l'éclairage général d'appoint.
- 15–60° ajustable : pour les espaces évolutifs (showroom, galerie) où la cible ou la distance peut changer.
Température de couleur et IRC : ambiance ou fidélité chromatique
| Température | Plage | Ambiance | Usage typique |
|---|---|---|---|
| Blanc chaud | 2 300–3 500K | Chaleureuse, tamisée | Salon, restaurant, hôtel, chambre |
| Blanc neutre | 4 000–5 500K | Neutre à franche | Bureau, cuisine, atelier, commerce |
| CCT ajustable | 3 000K / 4 000K / 6 000K | Variable selon scénario | Espaces multifonctions, hôtellerie |
L'IRC (indice de rendu des couleurs) complète ce choix : un Ra 80 est correct pour un usage général ; un Ra 90 restitue les couleurs avec une précision proche de la lumière naturelle. À privilégier pour les galeries, cabines d'essayage, espaces médicaux ou tout contexte où la perception chromatique est critique.
Caractéristiques et options de la gamme
COB, dimmabilité TRIAC, IP20, durée de vie et certifications
- Type LED : COB (Chip on Board). Densité lumineuse élevée, rendu uniforme sans point chaud visible.
- Dimmabilité TRIAC : certains modèles acceptent un variateur TRIAC pour un réglage progressif de 0 à 100 % sans scintillement.
- IP20 : protection standard intérieure. Non adapté aux environnements humides ou à l'extérieur.
- Durée de vie : 25 000h, 30 000h, 35 000h ou 50 000h selon les modèles. À 8h/jour, un modèle 50 000h tient plus de 17 ans.
- Certifications : marquage CE et RoHS sur l'ensemble de la gamme.
- Garantie : 2, 3 ou 5 ans selon les références.
Finitions, formats compacts, modèles GU10 et options d'achat

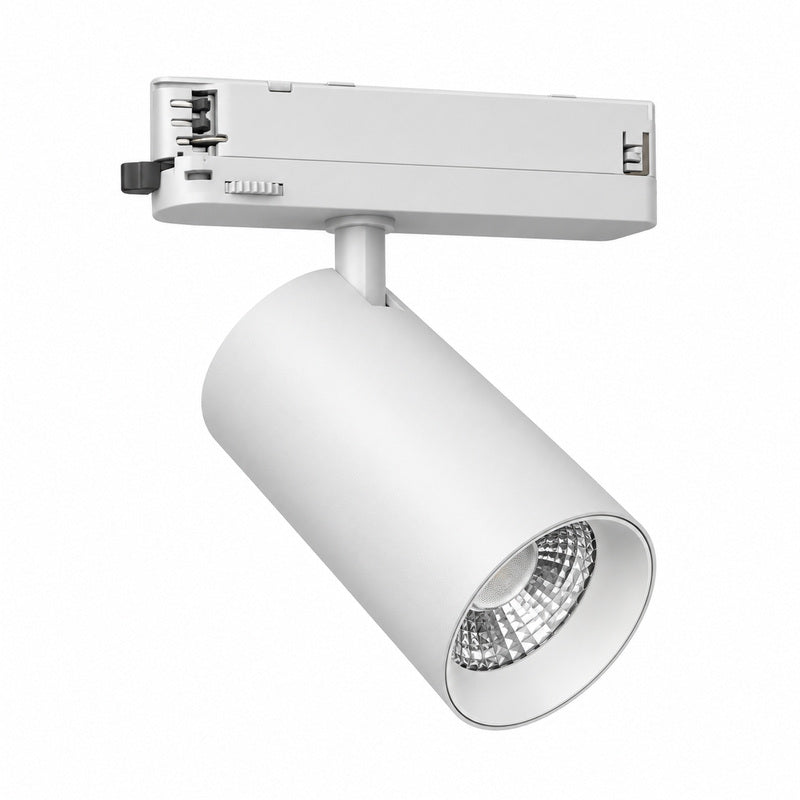

La gamme est disponible en deux finitions : blanc et noir. Le noir s'efface sur un plafond sombre et accentue l'effet architectural ; le blanc s'intègre naturellement sur un plafond standard. La finition n'influe en rien sur les performances photométriques.

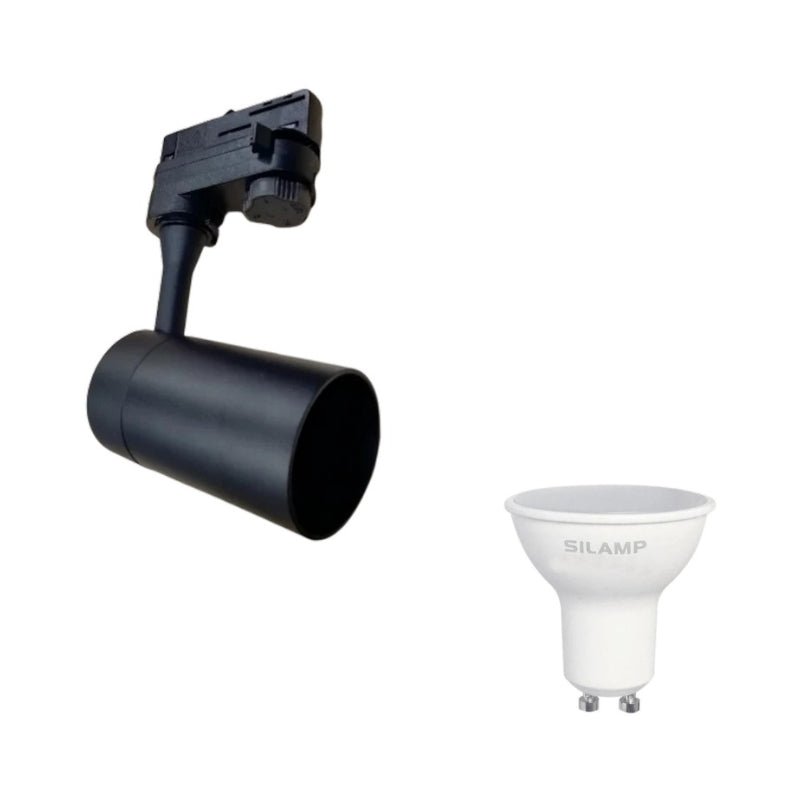

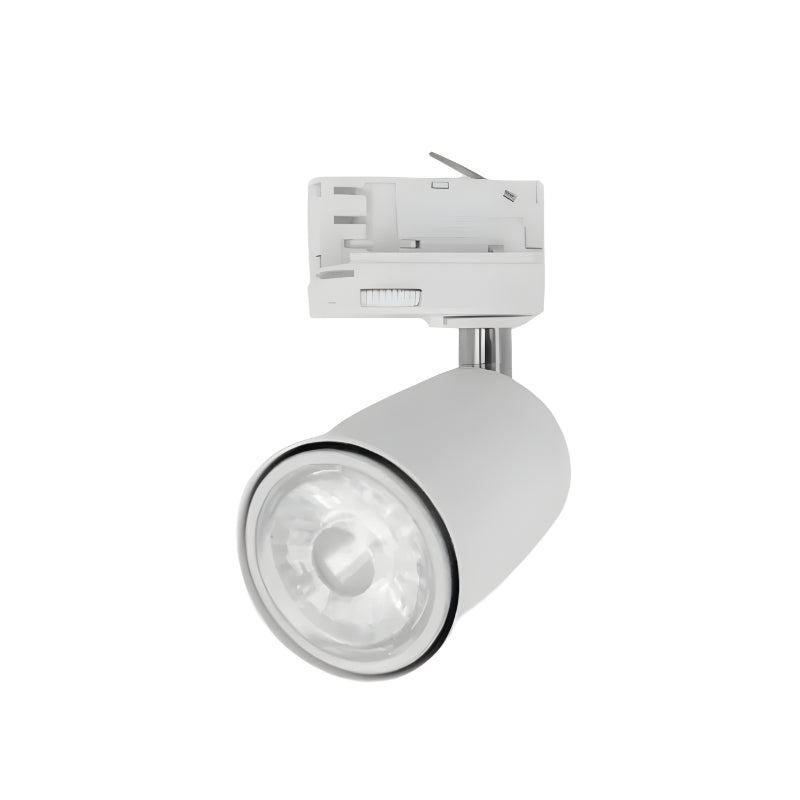

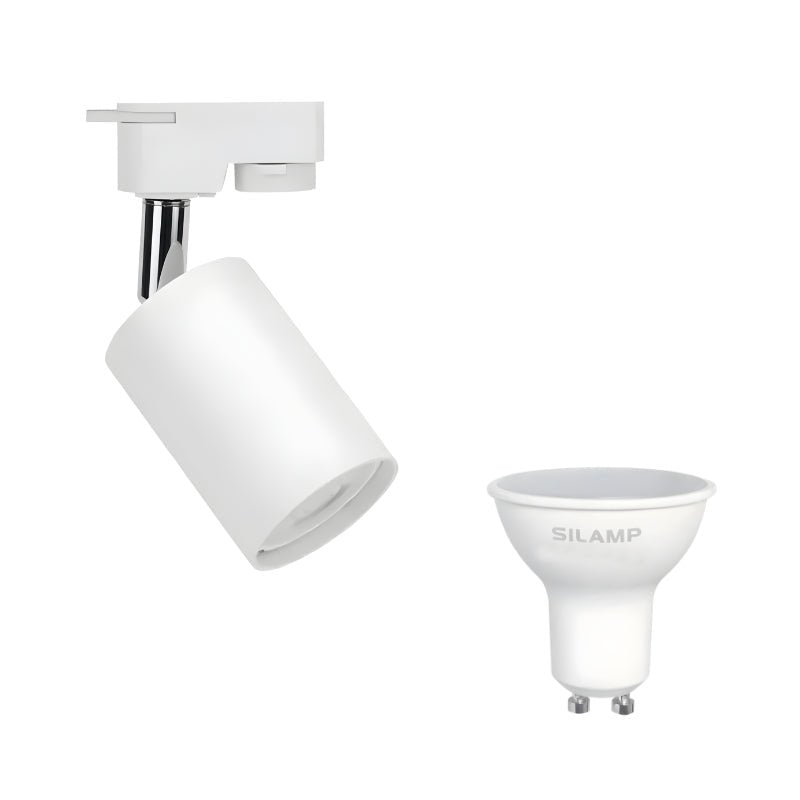

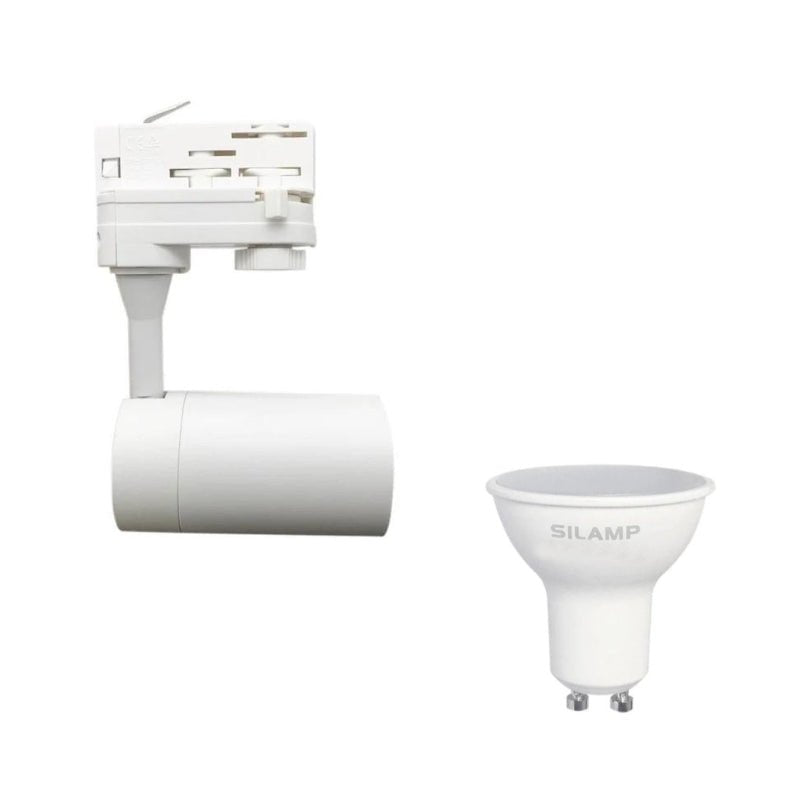

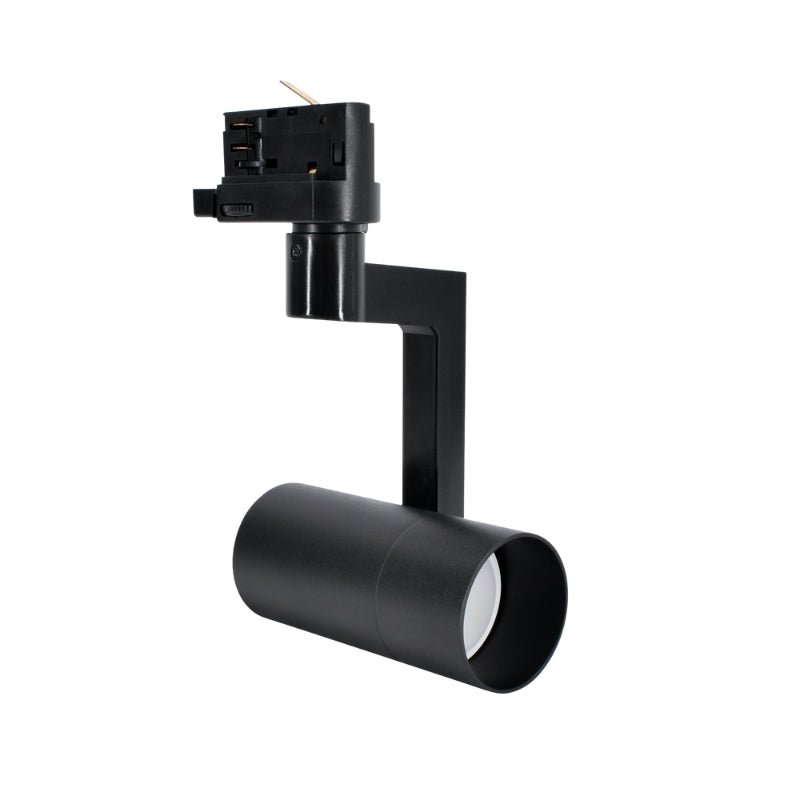

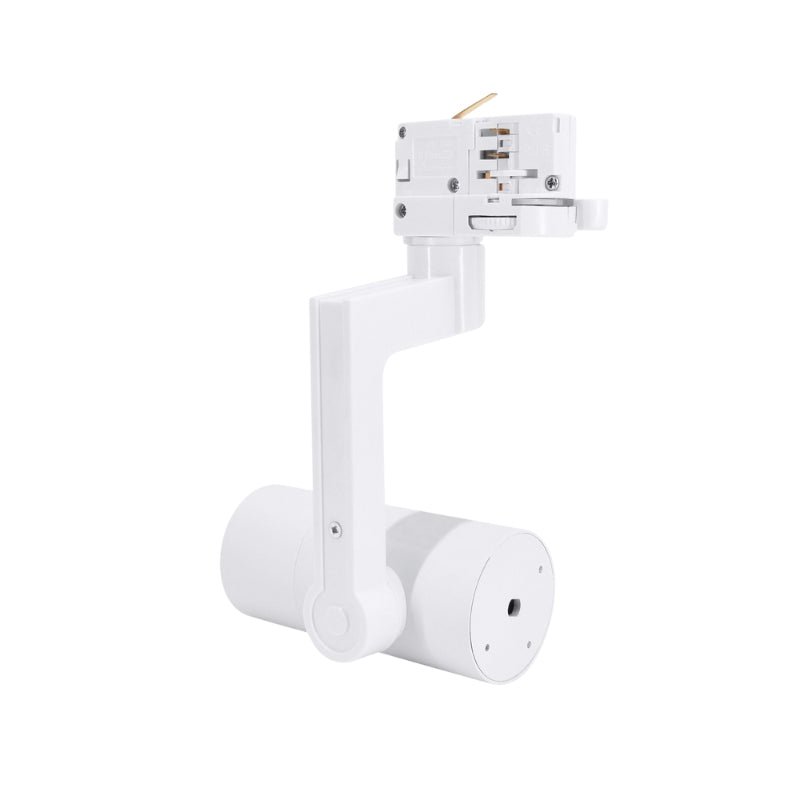

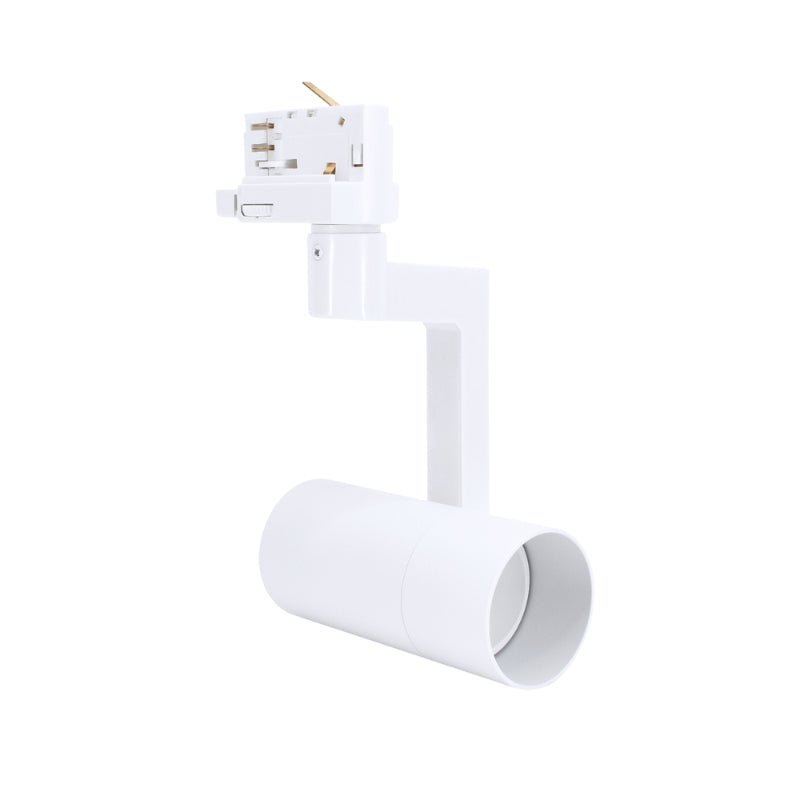

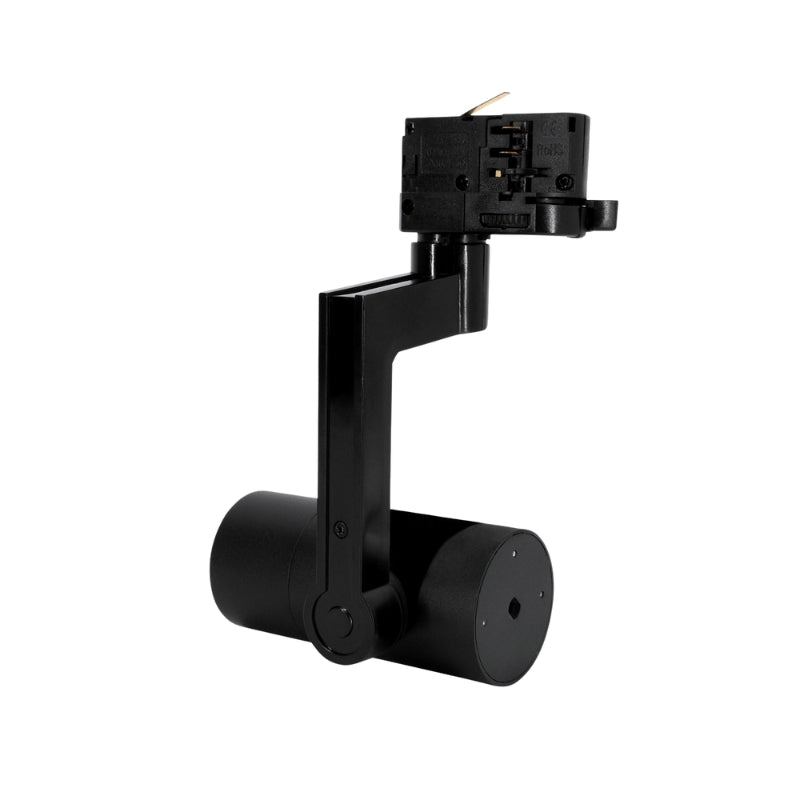

En termes de formats, la gamme inclut des modèles compacts pour les plafonds bas ou les espaces contraints, et des modèles pour ampoules GU10 (sans LED intégrée) pour ceux qui souhaitent conserver la liberté de changer la source lumineuse indépendamment du corps du spot.
L'achat est possible à l'unité, en pack de 5 ou de 20, option économique pour les projets de rénovation complète, ou sur devis pour les volumes importants via l'espace professionnel Silamp.
Disposition et orientation des spots sur rail
Nombre de spots LED sur rail, espacement et orientation sont les trois leviers à maîtriser pour obtenir un résultat précis et homogène.
Calculer le nombre de spots et les espacements
Le nombre de spots LED sur rail à installer dépend du flux total nécessaire et de la puissance unitaire choisie. Pour un éclairage d'accentuation, on vise 300 à 500 lux sur la cible ; pour un éclairage fonctionnel général, 150 à 300 lux au sol.
Formule de base : Nombre de spots = (Surface m² × Éclairement cible lux) ÷ Flux par spot lm
Exemple : salon 20 m², cible 200 lux, spots 2 100 lm → 20 × 200 ÷ 2 100 ≈ 2 spots en accentuation, 4 spots pour une couverture diffuse.
Espacements recommandés :
- Entre deux spots LED : 60 cm à 1 m selon l'angle et la hauteur sous plafond.
- Distance au mur : 50–60 cm minimum pour éviter les zones d'ombre rasantes.
- Plafond < 2,7 m : privilégier les angles larges (60°–80°) pour éviter des taches trop petites et trop intenses.
Orienter les spots sur rail pour une distribution lumineuse maîtrisée
Conseil Pro : l'erreur la plus fréquente est de pointer tous les spots vers un même endroit. La méthode efficace : découper mentalement la pièce en zones fonctionnelles (plan de travail, assise, circulation, mise en valeur) et affecter un ou plusieurs spots à chacune. Pour les espaces commerciaux, un angle d'incidence d'environ 30° par rapport à la verticale maximise l'accentuation sur les produits sans générer d'éblouissement frontal pour les clients. Sur rail monophasé, tous les spots s'allument simultanément : l'orientation est le seul levier de modulation. Sur rail triphasé, la combinaison orientation + zonage électrique offre un contrôle total de l'ambiance.
Guides pratiques
Vous souhaitez en savoir plus sur l’éclairage de magasin ? N’hésitez pas à consulter les guides Silamp :
Peut-on déplacer facilement un spot LED sur rail ?
Oui. Les adaptateurs sont conçus pour être déclipsés et repositionnés instantanément en tout point du profilé sans modifier le câblage électrique. Pour une sécurité optimale, coupez toujours l'alimentation au disjoncteur avant de déplacer votre spot sur rail afin d'éviter tout arc électrique au niveau des pistes de cuivre.
Dans quel sens faut-il engager un spot sur son rail pour le clipser correctement ?
Un seul sens est possible grâce au détrompeur. L'adaptateur du spot sur rail LED possède un ergot en plastique qui doit impérativement s'aligner avec la rainure de guidage située à l'intérieur du profilé. Une fois inséré, faites pivoter le levier de verrouillage à 90° pour établir le contact électrique et assurer la fixation mécanique.
Comment retirer un spot coincé sur son rail sans l'abîmer ?
Déverrouillez d'abord le loquet de sécurité ou la molette de fixation. Si le spot LED sur rail résiste, vérifiez que le sélecteur de circuit (pour les modèles triphasés) est bien positionné sur "0" afin de rétracter les lamelles de contact. Tirez ensuite verticalement sans forcer latéralement pour ne pas tordre les conducteurs internes du rail 230V.
Comment savoir si mon spot est compatible avec mon rail ?
Vérifiez le nombre de conducteurs en cuivre à l'intérieur du rail. Un système monophasé comporte 2 pistes (Phase + Neutre), tandis qu'un rail triphasé en comporte 4. Un spot sur rail professionnel doit impérativement posséder un adaptateur correspondant au standard de votre rail (monophasé ou triphasé) pour garantir la continuité du circuit.
Peut-on mettre un spot monophasé sur un rail triphasé ?
Non. L'entraxe des connecteurs et la forme de la base d'un spot monophasé sont physiquement incompatibles avec les rails triphasés. Forcer l'installation risquerait de créer un court-circuit ou d'endommager définitivement les pistes conductrices du rail, invalidant ainsi la conformité à la norme NF C 15-100.
Peut-on mettre un spot triphasé sur un rail monophasé ?
Non. L'adaptateur d'un spot sur rail professionnel triphasé est trop volumineux pour s'insérer dans un rail monophasé étroit. De plus, les sélecteurs de phase rotatifs présents sur les modèles triphasés ne trouveraient aucune correspondance électrique dans un rail à circuit unique, rendant l'allumage impossible.
Peut-on remplacer un spot GU10 sur rail par un spot LED intégré sur le même rail ?
Oui, à condition que le type de rail soit identique. Un rail standard alimenté en 230V accepte indifféremment des luminaires à ampoules interchangeables ou des modèles à technologie LED intégrée. Assurez-vous simplement que la puissance totale cumulée (en Watts) reste inférieure à la capacité de votre disjoncteur de protection.
Pourquoi mon spot LED sur rail clignote-t-il ?
2 causes sont généralement identifiées : une incompatibilité de variateur ou un driver défaillant. Si votre spot sur rail LED est relié à un variateur, celui-ci doit être de type "Triac" ou "DALI" et le spot doit être certifié "Dimmable". Un clignotement peut aussi signaler une surchauffe du driver interne due à un manque de ventilation autour du luminaire.
Mon spot sur rail vacille quand je le tourne : est-ce normal ?
Non. Un scintillement lors de l'orientation indique un mauvais contact électrique entre les lamelles de l'adaptateur et les pistes du rail. Vérifiez que le spot est parfaitement clipsé et que les connecteurs en cuivre ne sont pas oxydés ou tordus, car un mauvais serrage peut générer un échauffement thermique dangereux.
Peut-on brancher un spot sur rail sur un circuit avec d'autres luminaires ?
Oui, sous réserve de respecter la charge maximale du circuit. Selon la norme NF C 15-100, un circuit d'éclairage protégé par un disjoncteur de 16A peut supporter jusqu'à 8 points lumineux. Calculez la somme des Lumens et des Watts pour ne pas saturer la ligne et éviter les chutes de tension qui réduiraient la durée de vie des drivers LED.
